WSX碳纤维粘结材料

材料简介

WSX碳纤维粘结材料是碳纤维加固技术的配套粘结材料。分底涂料、整平料和粘结料，底涂料的作用是为了提高碳纤维的粘结质量；整平料是使表面平整度符合规定要求，并与底层树脂及浸渍树脂具有可靠的粘结强度；粘结料是粘贴碳纤维布的主要粘结材料，其作用是使碳纤维布与混凝土得到充分的粘结，使其共同承受结构的作用。WSX碳纤维粘结材料满足GB 50728-2011中粘贴纤维复合材用结构胶Ⅰ类A级胶性能指标标准要求。

应用领域

1.混凝土结构、砖石和木构件碳纤维加固技术的配套材料；
2.大理石、花岗石、磁砖粘结；
各种金属、木制品、瓷器、橡胶、玻璃和部分塑料的修补与粘结。

材料特点

材料性能

                 WSX粘结料性能指标

胶 体 性 能	抗拉强度（MPa）	≥38	粘 结 能 力	钢对钢拉伸抗剪强度标准值（MPa）	≥14
	受拉弹模（GPa）	≥2.4		钢对钢粘结抗拉强度（MPa）	≥40
	抗压强度（MPa）	≥70		钢对C45混凝土正拉粘结强度（MPa）	≥2.5，且为混凝土内聚破坏
	抗弯强度（MPa）	≥50
	伸长率（%）	≥1.5	不挥发物含量（%）		≥99

                 WSX整平料性能指标

胶 体 性 能	抗拉强度（MPa）	≥25	粘 结 能 力	钢对钢拉伸抗剪强度标准值（MPa）	≥14
	受拉弹模（GPa）	≥1.5		钢对钢粘结抗拉强度（MPa）	≥40
	抗压强度（MPa）	≥50		钢对C45混凝土正拉粘结强度（MPa）	≥2.5，且为混凝土内聚破坏
	抗弯强度（MPa）	≥30
	伸长率（%）	≥1.7	不挥发物含量（%）		≥99

          WSX底涂料性能指标

性能指标	性能要求
钢对钢拉伸抗剪强度（MPa）	≥20
钢对混凝土正拉粘结强度（MPa）	≥2.5，且为混凝土内聚破坏
不挥发物含量（%）	≥99
耐湿热老化能力（剪切强度降低率）	≤12%

注：老化性能：人工加速老化试验90d，其室温下钢-钢拉伸抗剪强度降低率不大于12%。

     毒性检验：固化物符合实际无毒卫生等级要求。

材料用量

n 配合比与用量

1. 配合比：

WSX底涂料：A：B=4：1

WSX粘结料：A：B=4：1

WSX整平料：A：B=3：1

2. WSX碳纤维粘结材料(底涂料)，每平方米纤维布用0.2-0.3kg；

WSX碳纤维粘结材料(粘结料)，每平方米纤维布用0.6-0.8kg。

包装与贮存

 包装、储存与安全

1. 包装：底涂料、粘结料：20kg/组，整平料：24kg/组；

2. 本品应在阴凉、干燥处储存，储存期12个月；

3. 本品为安全无毒、非易燃物质，可满足民航、铁路等运输部门的运输要求。

 应用案例

 

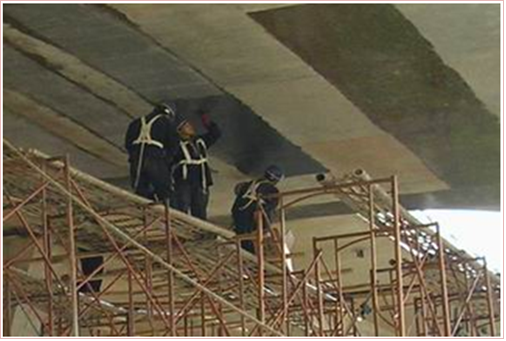

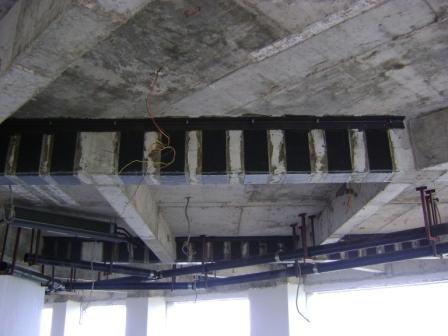

海南洋浦控股大厦改扩建工程                    沪宁高速公路塘河大桥粘碳纤维布加固工程
