水工抗冲磨技术

一、原理简介:

       水工建筑物在高速含砂水流冲刷下会产生磨损、气蚀和冲击破坏,高速水流与混凝土面接触,形成气泡,瞬时破灭产生冲击力,使材料表面出现凹坑和进一步的破坏。

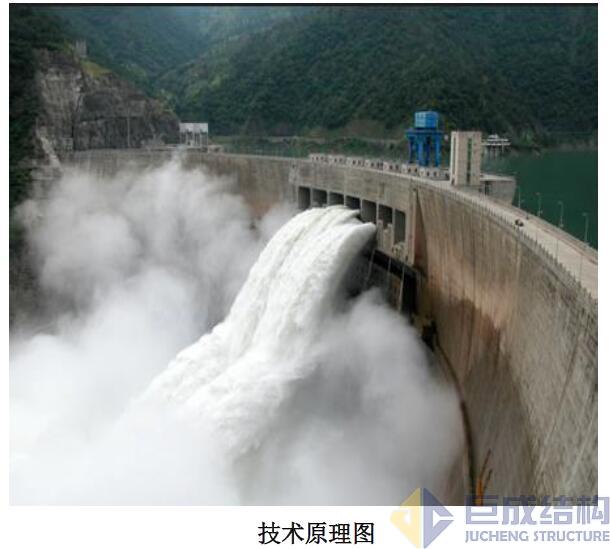

技术原理图


二、材料类型及特点:

1、有机抗冲磨材料(JME抗冲磨型改性环氧砂浆

JME改性环氧砂浆是以改性环氧树脂和胺类固化剂为主体的无溶剂型双组分高性能结构修补防护材料。

2、无机抗冲磨材料(超高性能水泥基抗冲磨材料(UHPC-AR

UHPC超高性能水泥基抗冲磨材料是以水泥、多元超细矿物微粉、多种化学外加剂、粒径小于1.18mm的特种细骨料、超高强度微细短钢纤维等为原材料,基于最紧密堆积原理设计、经特种工艺复配而成的干粉料产品。

3JEA环氧胶泥

JEA环氧胶泥是以改性环氧树脂、固化剂及特种超细填料等为基料而制成的高强度、抗冲磨蚀、粘结牢固的新型薄层修补材料。



三、性能指标

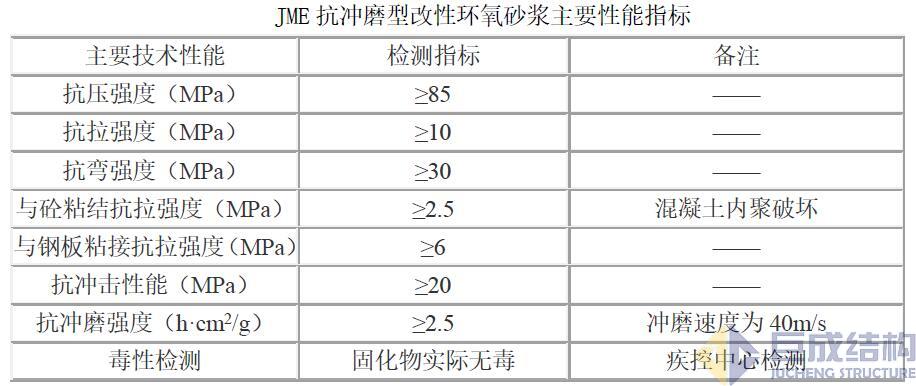

  JME抗冲磨型改性环氧砂浆主要性能指标

主要技术性能

检测指标

备注

抗压强度(MPa)

≥85

——

抗拉强度(MPa)

≥10

——

抗弯强度(MPa)

≥30

——

与砼粘结抗拉强度(MPa)

≥2.5

混凝土内聚破坏

与钢板粘接抗拉强度(MPa)

≥6

——

抗冲击性能(MPa)

≥20

——

抗冲磨强度(h·cm2/g)

≥2.5

冲磨速度为40m/s

毒性检测

固化物实际无毒

疾控中心检测

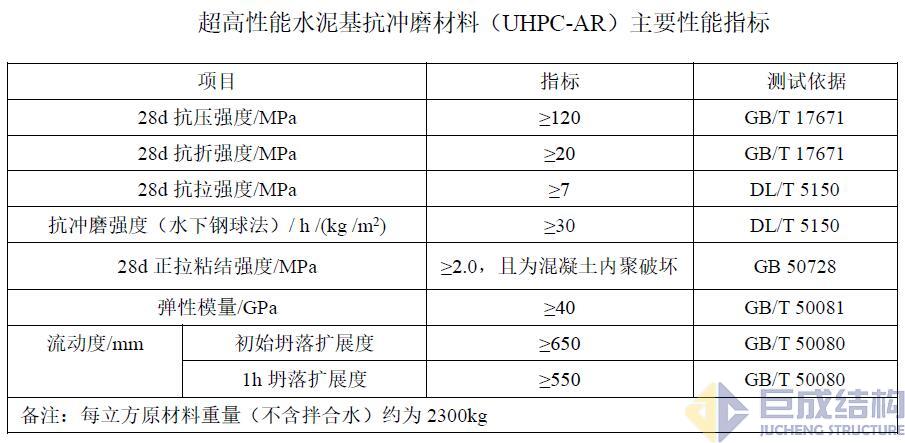

                            超高性能水泥基抗冲磨材料(UHPC-AR)主要性能指标

项目

指标

测试依据

28d抗压强度/MPa

≥120

GB/T 17671

28d抗折强度/MPa

≥20

GB/T 17671

28d抗拉强度/MPa

≥7

DL/T 5150

抗冲磨强度(水下钢球法)/ h /(kg /m2)

30

DL/T 5150

28d正拉粘结强度/MPa

≥2.0,且为混凝土内聚破坏

GB 50728

弹性模量/GPa

≥40

GB/T 50081

流动度/mm

初始坍落扩展度

≥650

GB/T 50080

1h坍落扩展度

≥550

GB/T 50080

备注:每立方原材料重量(不含拌合水)约为2300kg

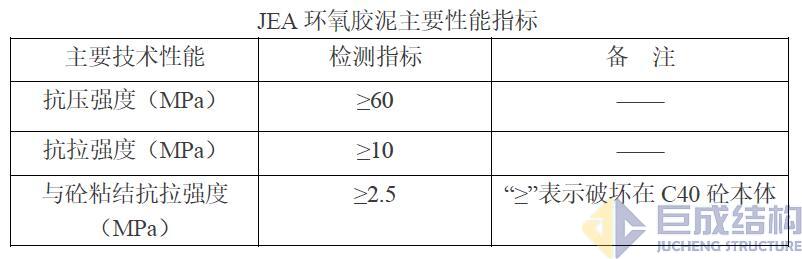

JEA环氧胶泥主要性能指标

主要技术性能

检测指标

备    注

抗压强度(MPa)

≥60

——

抗拉强度(MPa)

≥10

——

与砼粘结抗拉强度(MPa)

≥2.5

“≥”表示破坏在C40砼本体




四、施工工艺及材料用量

1、JME抗冲磨型改性环氧砂浆:

1)施工工艺流程

基面处理涂环氧基液调制环氧砂浆修补养护

2)材料用量:

1. 配合比:A:B=3:1。

2. 用量:以实际单位平方抗冲磨层的厚度估算。

2、UHPC超高性能水泥基抗冲磨材料

1)施工工艺流程

基面处理界面剂施工UHPC砂浆施工修补养护

2)材料用量:

每立方原材料重量(不含拌合水)约为2300kg

3、JEA环氧胶泥抗冲磨材料

1)施工工艺流程

基面处理表面清理点刮打底面刮找平养护

2)材料用量:

环氧胶泥为11.2kg/m2(厚度:1mm
