自锁锚固技术
一、技术简介

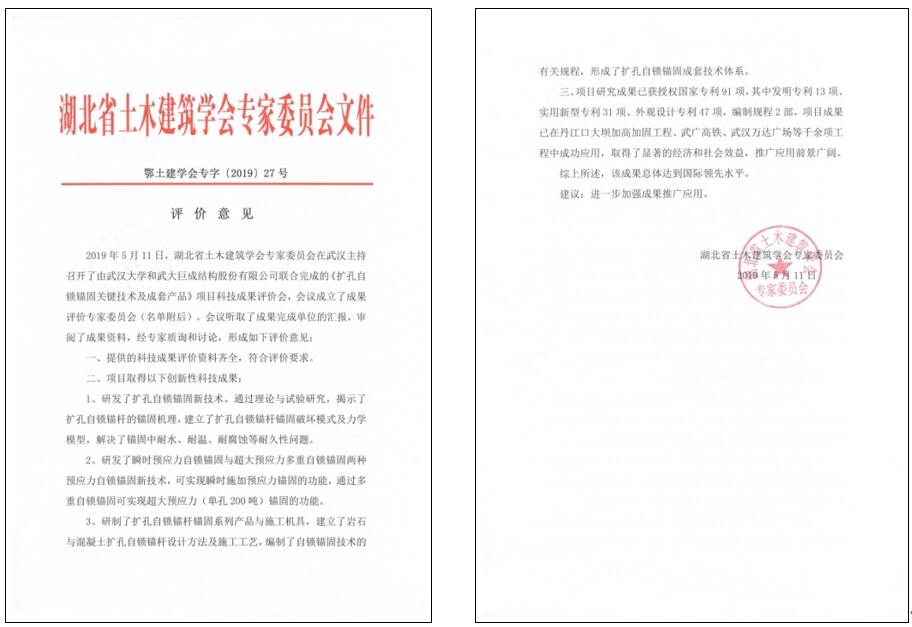

自锁锚固技术是武大巨成周剑波教授原创,于1999年首次申请专利并与武汉大学联合研究推出的成套技术与产品。周剑波教授、高作平教授以及陈明祥教授团队潜心二十年持续研发,目前,巨成公司围绕自锁锚固技术与产品申报的专利已达百余项,主编了湖北省地方标准《岩石与混凝土自锁锚固技术规程》(DB42/T1488-2018)和中国工程建设标准化协会标准《扩孔自锁锚固技术规程》(T/CECS 813-2021)。由两位中国工程院院士、三位全国工程勘察设计大师、一位同济大学国家杰出青年教授等11位专家组成的成果评价委员会,对该技术成果的评价意见为:“该成果总体达到国际领先水平”。
自锁锚杆的施工工艺和锚固原理是:将基材(岩石或混凝土)上所钻的直孔底部,用特制的扩孔钻头扩成倒锥面或正锥面,然后将一端安装有未张开锚头的锚杆插入孔底,轴向加压使锚头张开与孔底锥面贴紧,利用锚头与孔壁的机械咬合力(即“自锁”)和锚杆锚固段灌胶(浆)后的沿程摩阻力来提供锚固力。
采用扩孔自锁锚杆,使被锚固体与基材连为整体,能充分发挥扩孔自锁锚杆锚固力大的优势,减小锚固段长度。应用十多年来,扩孔自锁锚杆在地下工程抗浮、桥台锚固、铁轨锚固、水工结构、风电很多领域得到应用。对于增加建(构)筑物安全,缩短工期,救灾抢险,节省投资起到了很好的作用。
二、授权专利
已授权专利77项(发明13项、实用新型15项、外观设计49项)
序号 |
专利类型 |
专利名称 |
专利号 |
授权公告日 |
1 |
发明 |
大体积混凝土结构深孔植筋施工方法 |
2007100536108 |
2010/3/31 |
2 |
发明 |
活塞式多层扩孔钻头 |
2009100611432 |
2011/4/6 |
3 |
发明 |
一种后扩孔自锁锚杆快速安装支护的施工方法 |
2009102724933 |
2011/10/19 |
4 |
发明 |
一种可测量楔锁行程的后扩孔锚杆安装器 |
2009102086364 |
2011/10/19 |
5 |
发明 |
一种高强度碳纤维筋体外预应力锚固装置及其使用方法 |
2012100133146 |
2014/2/26 |
6 |
实用新型 |
一种多层螺旋刀片自钻式土锚杆 |
2014204244424 |
2015/2/4 |
7 |
实用新型 |
一种套筒式内锚头 |
2015200632035 |
2015/7/15 |
8 |
实用新型 |
一种改进型套筒式内锚头 |
201520062835x |
2015/7/15 |
9 |
实用新型 |
一种夹片式锚具预紧装置 |
2012200192262 |
2012/10/10 |
10 |
发明 |
包括碳纤维棒束的岩石扩孔自锁锚索及其制作方法 |
201410446440X |
2016/4/20 |
11 |
发明 |
包括钢绞线束的岩石扩孔自锁锚索及其制作方法 |
2014104464467 |
2016/4/20 |
12 |
发明 |
一种多层螺旋刀片自钻式土锚杆及其施工方法 |
2014103683575 |
2016/8/24 |
13 |
发明 |
一种楔块式内锚头 |
2015100456875 |
2016/10/26 |
14 |
实用新型 |
一种多层扩孔自锁预应力锚杆 |
2016210054267 |
2017/2/22 |
15 |
发明 |
一种潜孔冲击扩底内锚头及其使用方法 |
2015108704163 |
2017/3/29 |
16 |
实用新型 |
一种强制搅拌型灌浆枪 |
2017207259637 |
2018/3/13 |
17 |
实用新型 |
一种精轧螺纹钢锚杆锚头内压安装系统 |
2017207259552 |
2018/6/12 |
18 |
发明 |
一种中空自扩底锚栓及其安装方法 |
2016104787759 |
2018/1/9 |
19 |
发明 |
一种多层扩孔自锁预应力锚杆及其安装方法 |
2016107685583 |
2018/5/25 |
20 |
外观设计 |
内锚头楔块(1) |
2018304873006 |
2019/1/22 |
21 |
外观设计 |
内锚头组合楔块(1) |
2018304872997 |
2019/1/22 |
22 |
外观设计 |
潜孔冲击扩底内锚头楔块 |
2018304869195 |
2019/1/22 |
23 |
外观设计 |
圆形垫块(1) |
2018304864793 |
2019/1/22 |
24 |
外观设计 |
圆形垫块(2) |
201830486927X |
2019/1/22 |
25 |
外观设计 |
圆形垫块(3) |
2018304869265 |
2019/1/22 |
26 |
外观设计 |
圆形垫块(4) |
2018304872963 |
2019/1/22 |
27 |
外观设计 |
十字口锚杆杆体(1) |
2018304869335 |
2019/1/22 |
28 |
外观设计 |
一字口锚杆杆体(3) |
2018304864952 |
2019/1/22 |
29 |
外观设计 |
一字口锚杆杆体(5) |
201830487310X |
2019/1/22 |
30 |
外观设计 |
六瓣式扩孔内锚头 |
2018304873059 |
2019/1/22 |
31 |
外观设计 |
潜孔冲击扩底内锚头垫块 |
2018304873025 |
2019/1/22 |
32 |
外观设计 |
十字口锚杆杆体(4) |
2018304873133 |
2019/1/22 |
33 |
外观设计 |
十字口锚杆杆体(5) |
2018304873114 |
2019/1/22 |
34 |
外观设计 |
一字口锚杆杆体(1) |
201830486934X |
2019/1/22 |
35 |
外观设计 |
一字口锚杆杆体(4) |
2018304873129 |
2019/1/22 |
36 |
外观设计 |
圆柱台式十字楔形块 |
2018304864971 |
2019/1/22 |
37 |
外观设计 |
扩孔钻头(1) |
2018304864933 |
2019/1/22 |
38 |
外观设计 |
扩孔钻头(2) |
2018304864914 |
2019/1/22 |
39 |
外观设计 |
扩孔钻头(3) |
2018304864929 |
2019/1/22 |
40 |
外观设计 |
扩孔钻头(5) |
2018304869301 |
2019/1/22 |
41 |
外观设计 |
扩孔钻头(9) |
2018304873078 |
2019/1/22 |
42 |
外观设计 |
内锚头楔块(3) |
2018304869180 |
2019/1/22 |
43 |
外观设计 |
扩孔自锁锚杆内锚头 |
2018304864774 |
2019/1/22 |
44 |
外观设计 |
扩孔钻头(7) |
2018304873097 |
2019/3/19 |
45 |
外观设计 |
内锚头楔块(2) |
2018304864736 |
2019/3/19 |
46 |
外观设计 |
内锚头楔块(4) |
2018304869157 |
2019/3/19 |
47 |
外观设计 |
十字口锚杆杆体(2) |
2018304962724 |
2019/3/19 |
48 |
外观设计 |
内锚头组合楔块(2) |
2018304864721 |
2019/4/26 |
49 |
外观设计 |
五瓣式扩孔内锚头 |
2018304873044 |
2019/4/26 |
50 |
外观设计 |
八瓣式扩孔内锚头 |
201830487303X |
2019/4/26 |
51 |
外观设计 |
扩孔自锁锚杆内锚头及楔头 |
2018304873063 |
2019/4/26 |
52 |
外观设计 |
扩孔钻头(4) |
2018304869316 |
2019/4/26 |
53 |
外观设计 |
扩孔钻头(6) |
2018304869299 |
2019/4/26 |
54 |
外观设计 |
扩孔钻头(8) |
2018304873082 |
2019/4/26 |
55 |
外观设计 |
内锚头组合楔块(4) |
2018304872982 |
2019/4/26 |
56 |
外观设计 |
平台式十字楔形块 |
2018304873171 |
2019/4/26 |
57 |
外观设计 |
十字口锚杆杆体(3) |
2018304864948 |
2019/4/26 |
58 |
外观设计 |
十字楔形块 |
2018304872978 |
2019/4/26 |
59 |
外观设计 |
一字口锚杆杆体(2) |
2018304869320 |
2019/4/26 |
60 |
外观设计 |
圆锥台式十字楔形块 |
2018304873167 |
2019/4/26 |
61 |
外观设计 |
内锚头组合楔块(3) |
2018304869161 |
2019/4/26 |
62 |
外观设计 |
潜孔冲击扩底内锚头 |
201830486476X |
2019/4/26 |
63 |
外观设计 |
内锚头楔块 |
2018304873152 |
2019/7/16 |
64 |
外观设计 |
五孔垫块 |
2018304864755 |
2019/7/12 |
65 |
外观设计 |
钻杆 |
2018304873148 |
2019/7/16 |
66 |
外观设计 |
自锁锚杆外锚头 |
2018305283129 |
2019/7/16 |
67 |
外观设计 |
垫块(1) |
2018304869284 |
2019/7/12 |
68 |
实用新型 |
抗浮自锁锚杆外锚头及其连接件 |
2018215403070 |
2019/7/16 |
69 |
实用新型 |
一种易扩张型自锁锚头 |
2018215399164 |
2019/7/12 |
70 |
实用新型 |
一种扩孔测孔仪 |
2018218534952 |
2019/8/9 |
71 |
实用新型 |
一种钢管切瓣式土锚杆锚头 |
2018217604426 |
2019/9/17 |
72 |
实用新型 |
一种钢丝式土锚杆锚头 |
2018217606737 |
2019/9/17 |
73 |
实用新型 |
一种锚固孔孔底扩孔装置 |
2018217606845 |
2019/9/13 |
74 |
发明 |
一种环保型扩孔冲吹一体化设备 |
2017104763405 |
2020/1/10 |
75 |
外观设计 |
锚杆内锚头组件 |
2019304887681 |
2020/4/17 |
76 |
实用新型 |
一种钢筋无套管式土锚杆锚头 |
2018217604464 |
|
77 |
实用新型 |
一种钢片有套管式土锚杆锚头 |
2018217604248 |
|
三、典型应用案例
替代化学植筋自锁锚杆应用于潮湿环境:天荒坪抽水蓄能电站廊道改造加固工程
替代化学植筋自锁锚杆应用于高频振动+高温环境:沙隆达发电公司汽机基础加固改造工程

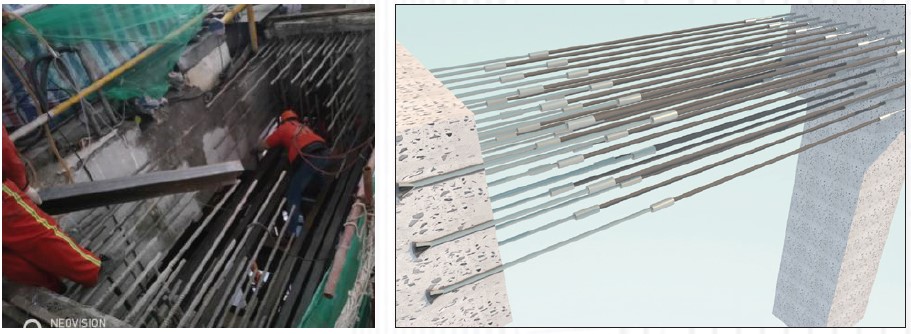

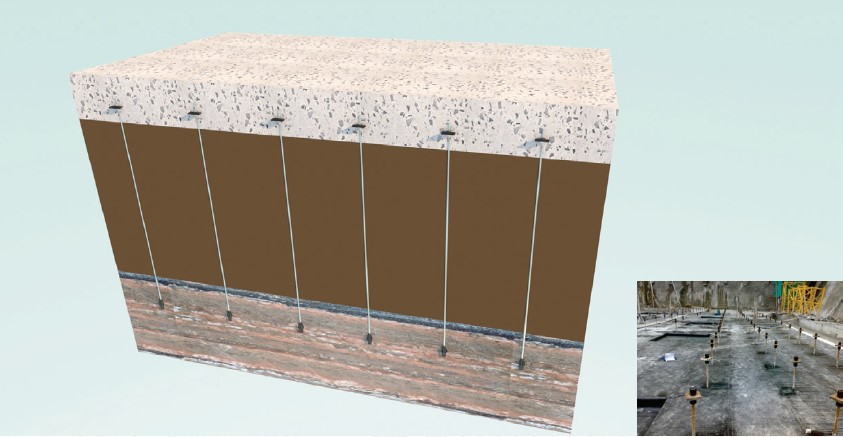

抗浮自锁锚杆应用于贵阳保利大厦地下室抗浮锚杆工程

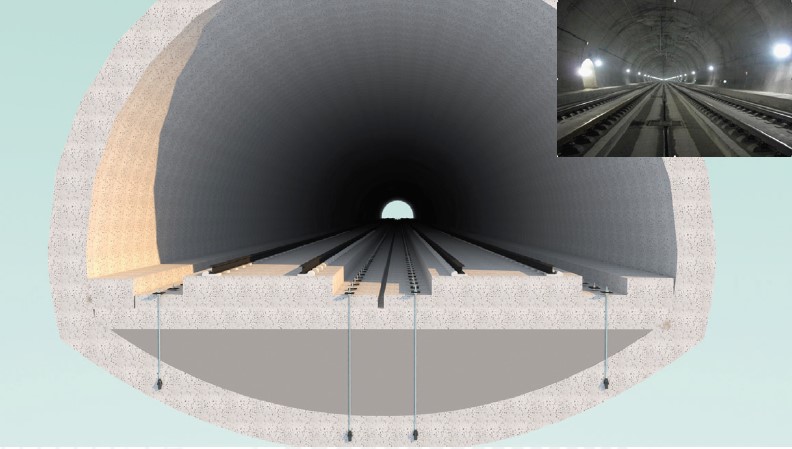

预应力自锁锚杆应用于高铁无砟轨道板(预应力瞬时自锁)
