WSX碳纤维粘结材料

一、材料简介

WSX碳纤维粘结材料是以高性能环氧树脂和改性胺类固化剂为主要成分的双组分结构粘结剂，主要用于碳纤维布、芳纶纤维布、玻璃纤维布等复合材料的粘贴，性能指标满足GB50728-2011《工程结构加固材料安全性鉴定技术规范》中A级胶的要求。



二、性能特点

1. 高强度、强粘结力、良好的韧性、良好的剥离强度和抗冲击性能。

2. 耐老化、耐腐蚀性能优异。

3. 粘度低、浸润性好、施工不流挂。



三、主要用途

碳纤维布、芳纶纤维布、玻璃纤维布等复合材料的粘贴。

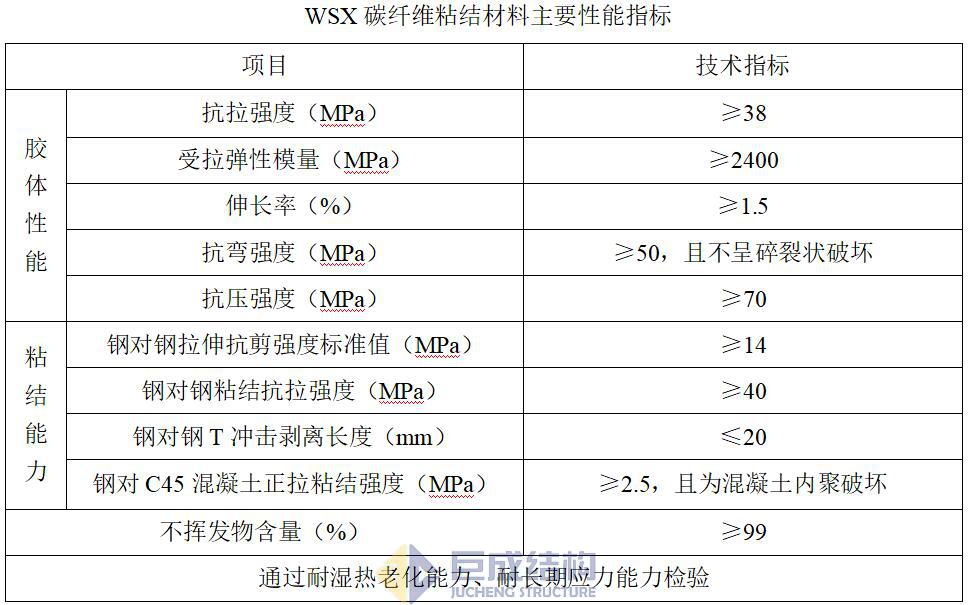

四、主要性能指标





五、使用要点

1. 粘贴面处理：混凝土表面用金刚片打磨至露出新面，破损部位用修补材料修复，涂胶前保证基面平整、干燥、洁净。

2. 配胶：首先将A、B两组分按重量比4：1分别称量，然后倒入容器中用电动搅拌器匀速搅拌3分钟左右，直到呈色一致。一次配胶不宜过多，随配随用。

3. 涂刷粘结料：用毛刷或滚筒将胶液均匀涂刷在混凝土粘贴面上。

4. 粘贴纤维布：把裁剪好的纤维布敷于涂胶后的混凝土表面，充分展平。沿纤维方向用滚筒多次均匀碾压，直至胶液充分浸润纤维布。如多层粘贴，可待前一层粘结料指干时，重复以上操作。最后一层粘贴完毕后，应在表面均匀涂刷一层粘结料。

5. 固化：5℃～35℃环境下72小时可受力使用。若环境温度低于5℃，可采取升温措施或延长养护时间。

6. 表面防护：采用外涂砂浆防护前，应在纤维布表面用环氧结构胶点粘粗砂进行糙化处理。



六、配比用量

1. 配比：A：B(重量比)=4：1

2. 用量：约0.6～0.8kg/㎡（单层）



七、包装贮存

1. 包装：80kg/大组、20kg/小组。

2. 本品应在5℃~40℃干燥库房内储存，储存期12个月。

3. 本品安全无毒、非易燃易爆，可使用一般交通工具运输。
