ICG包钢型灌浆料

一、材料简介

ICG包钢型灌浆料是一种水泥基高强无收缩灌浆料，主要用于包钢加固，性能指标符合GB/T 50448-2015《水泥基灌浆材料应用技术规范》的要求。



二、性能特点

1. 早强且持久高强、不收缩、不空鼓。

2. 耐高温、耐老化、耐水性能优异。

3. 浆液流动好、析水率低、塑性沉降小、可灌性好。



三、主要用途

1. 结构加固包钢灌浆。

2. 适合1.0mm以上缝隙填隙灌浆。

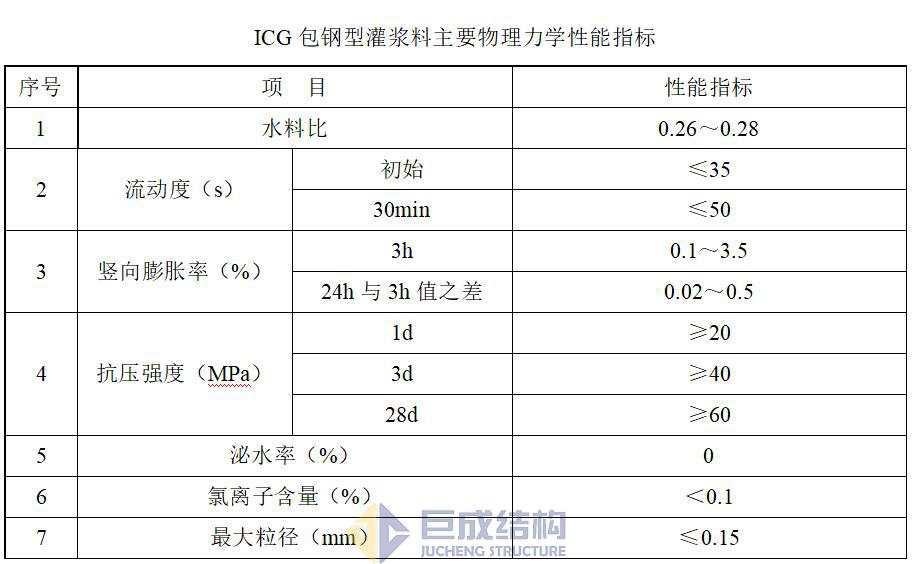

四、主要性能指标





五、使用要点

1. 粘接面处理：混凝土表面用金刚片打磨至露出新面，型钢粘接面用钢丝轮打磨除锈至露出金属光泽。灌浆前保证粘接面湿润不见明水且洁净。

2. 密封：型钢安装完成后用封堵材料封缝，预埋注浆嘴并预留出气孔。

3. 制浆：按粉料：水(重量比)=1：(0.26~0.28)配制，在能满足流动性前提下应尽量减少用水量。采用电动搅拌器搅拌时，应先将水加入搅拌桶内，然后逐渐加入称量好的粉料，边投料边搅拌，直至粉料全部加完，再继续搅拌3分钟，使浆料均匀。搅拌好的浆料应控制在30分钟内用完。

4. 灌浆：用注浆设备将配制好的浆液压力注入，竖向宜从下往上，水平宜从一端往另一端。一般选择压力为0.2~0.4MPa。灌浆过程中可敲击钢板以加快浆液流动和气泡排出，从出浆口溢出浓浆后结束灌浆。

5. 养护：5℃~35℃环境下72小时静置养护。若环境温度低于5℃，应采取升温措施并延长养护时间。

6. 表面防护：采用外涂砂浆防护前，应在钢板表面用环氧结构胶点粘粗砂进行糙化处理。



六、配比及用量

1. 配比：粉料：水(重量比)=1：(0.26~0.28)

2. 用量：每灌注1m³空间，需1.65吨粉料（未计损耗）



七、包装贮存

1. 本品为水硬性粉体材料，复合袋包装，净重50kg/袋。

2. 本品应在阴凉、干燥、通风处储存，储存期6个月。

3. 本品安全无毒、非易燃易爆，可使用一般交通工具运输。
