抗浮自锁锚杆

产品简介

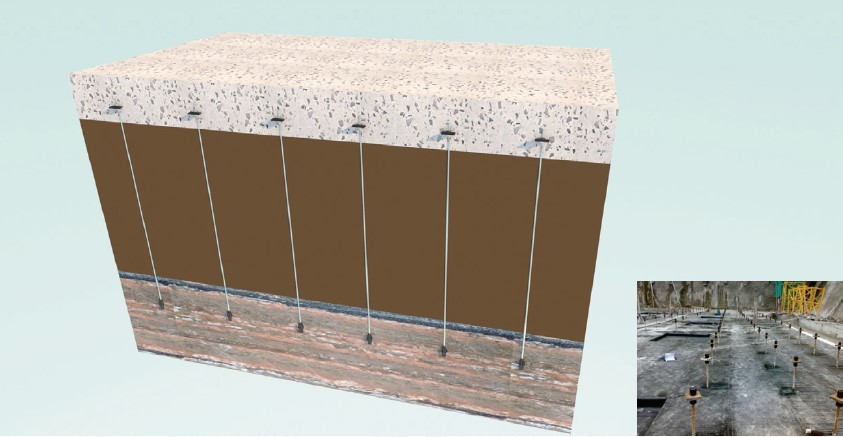

主要在地下室等建筑结构抗浮工程中应用,适用于浅岩基础,锚固力大,可与主体结构并行施工,经济效益良好。



一、产品系列

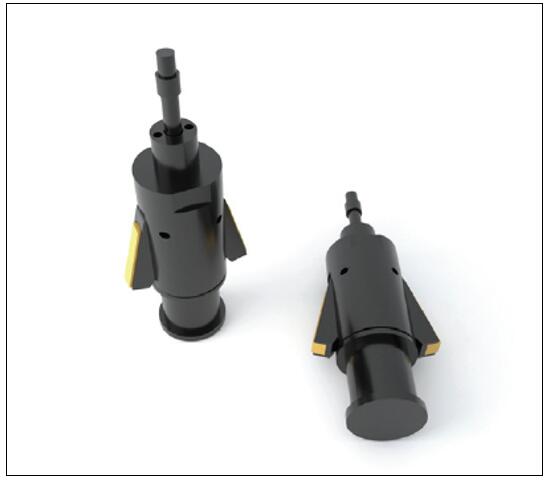

1、扩孔钻头

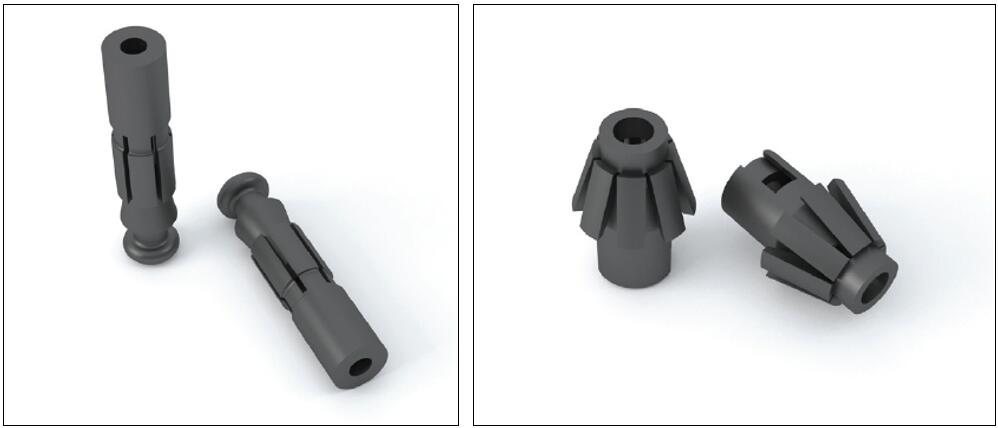

2、自锁锚头





二、产品特点

1、底部扩张,机械锚固于岩石中,安全可靠;

2、养护周期短,7天即可进行抗拔试验 ;

3、可以先施工地下室再施工锚杆,可实现零工期 ;

4、入岩深度浅,经济性优异 。



三、典型应用

已广泛应用:

湖北:武汉、鄂州、荆州、襄阳、黄石、十堰

湖南:长沙、株洲

江西:鹰潭、上饶

福建:厦门、泉州、石狮、漳州

云南:红河、大理、昆明(经开区)、普洱

贵州:贵阳

广东:广州



贵阳保利大厦地下室抗浮锚杆工程:采用直径32mm精轧螺纹钢筋自锁锚杆进行抗浮处理。锚杆长7米,锚头入岩3米,单根抗浮锚杆抗拔承载力特征值320kN。







四、施工工艺

钻直孔扩孔→清孔→锚杆组装→锚杆安装→注浆→养护



 1 钻直孔:钻孔定位,采用地质钻机或潜孔钻机钻直孔至设计深度。

 2 扩孔:采用地质钻机连接抗浮锚杆配套扩孔钻头,在直孔底部根据设计要求进行扩孔。

 3 清孔:用高压注浆机通过注浆管注水至孔底,直至孔顶冒清水,清孔完毕。

 4 锚杆组装:将抗浮锚杆锚头与杆体连接。

 5 安装:将组装好的锚杆直接插至孔底,锚杆顶部锤击加压,使底部锚头沿扩孔壁张开。

 6 注浆:用高压注浆机通过注浆管注浆至孔底,直至孔顶冒浆液,注浆完毕。

 7 养护。


五、检验

1、施工前检验:  锚杆极限抗拔试验(破坏性试验)

(1)地层条件、杆体材料、锚杆参数和施工工艺必须与工程锚杆相同,且试验数量不少于3根。



(2)锚杆极限抗拔试验可采用连续加载或分级加载制度进行,如图5-1所示:

          a)连续加载:应以均匀速率加载至锚固破坏,总加载时间为2-3min;

          b)分级加载:以预计极限荷载的10%为一级,逐级加载,每级持荷1~2min,至锚固破坏。

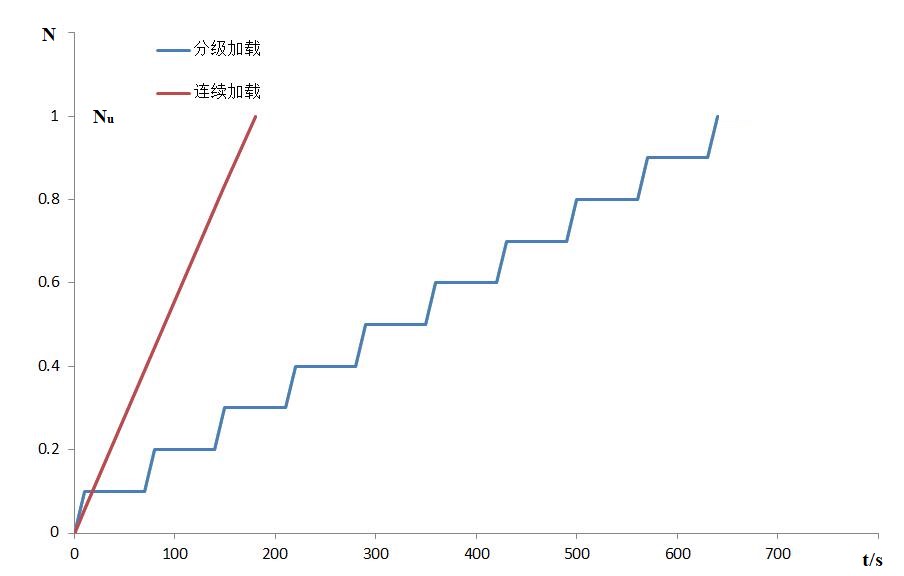

                  图5-1抗浮锚杆极限抗拔试验加载方式(横轴为时间t,纵轴为抗拔力N)




2、施工过程中检验:  测量其安装行程,以检验锚杆是否安装到位。



3、施工后检验: 非破坏性锚杆拉拔试验

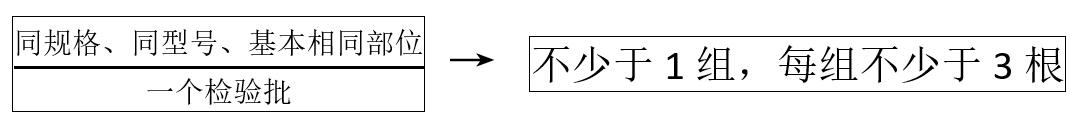

(1)


(2)抗浮锚杆的验收应分级加载,初始荷载宜取锚杆轴向拉力设计值的0.10倍,分级加荷值宜取锚杆轴向拉力特征值Ntk的0.50、0.75、1.00、1.2、1.35、1.50倍。



(3)每级荷载应稳定2min,并记录位移增量,如在持荷时间内锚头位移增量不超过10min,可判为合格。当出现不合格锚杆时,应增加锚杆的抽检量,增加的抽检量应为不合格锚杆的3倍。
