替代化学植筋自锁锚杆
产品简介
主要在以下工程结构后锚固中应用，克服了化学植筋耐水、耐温和耐候性差的问题。
1、加固工程
2、替代化学植筋
3、水工混凝土结构
4、机械设备安装
5、特殊环境结构（冶金、核电、化工等）
6、挂件等应用工程
一、产品照片

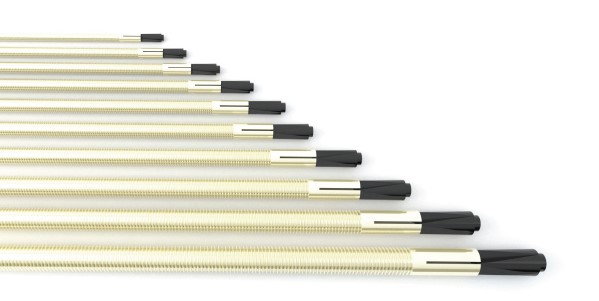

1、扩孔自锁锚杆

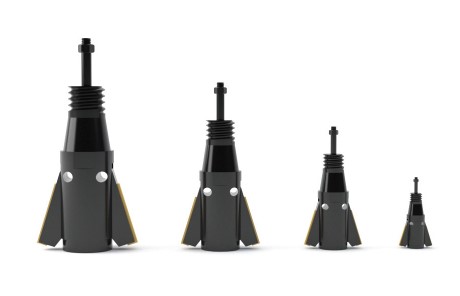

2、扩孔钻头

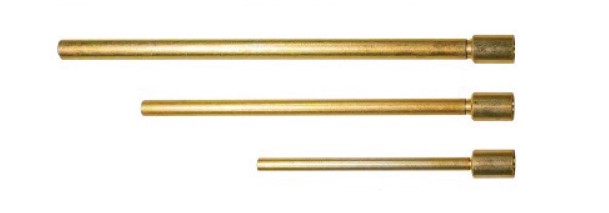

3、钻杆

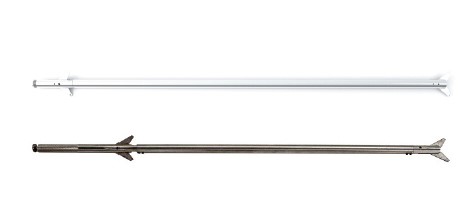

4、测孔仪
二、产品特点
1、真正实现底部扩张，锚固安全可靠；
2、可应用于潮湿环境 ；
4、耐候性好，与混凝土结构一致 。
三、典型应用
1、潮湿环境

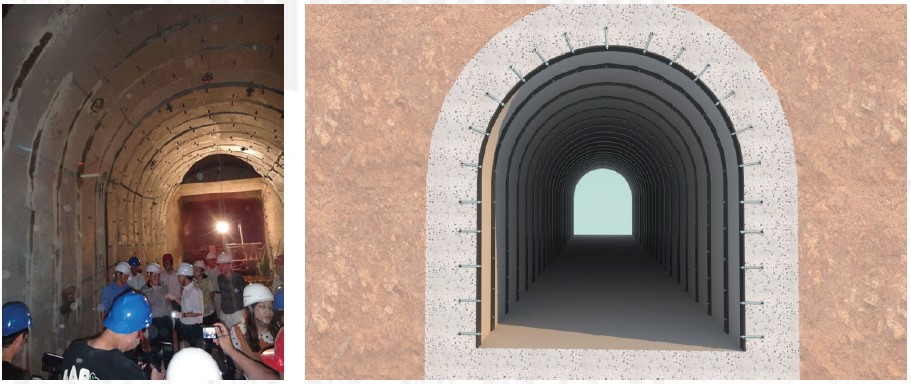

（1）天荒坪抽水蓄能电站廊道改造加固工程

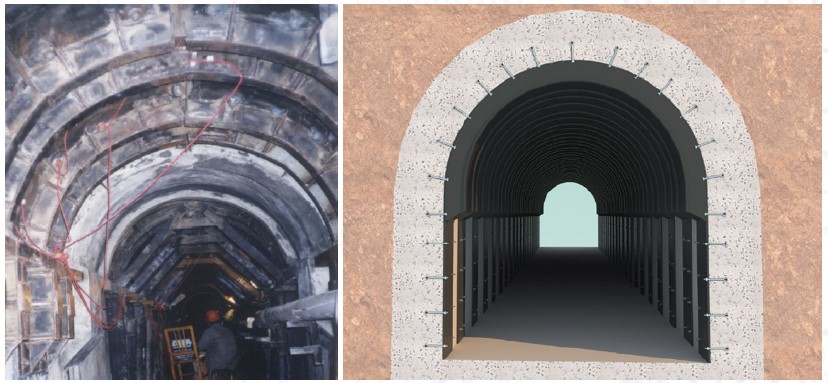

（2）三棵松隧洞混凝土衬砌板加固工程

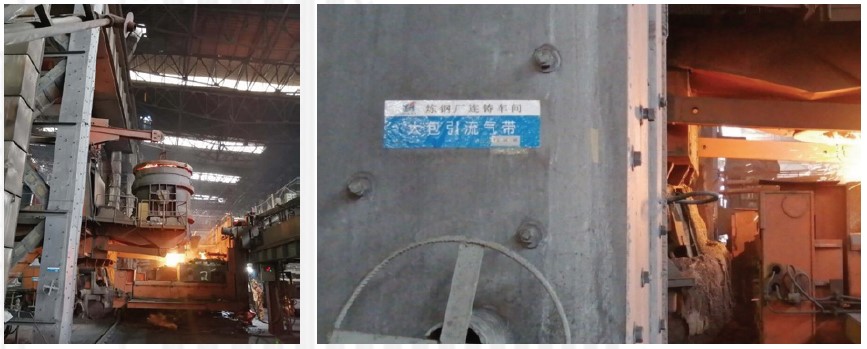

2、高温环境

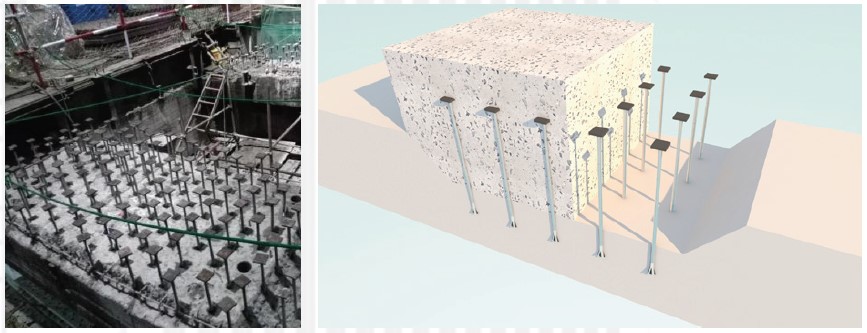

3、高频振动+高温环境

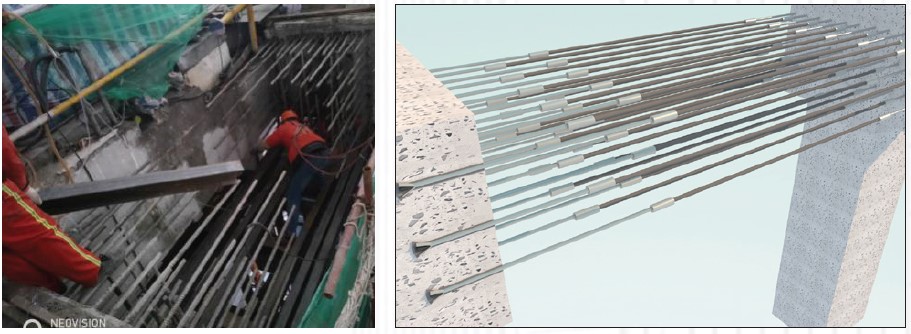

（1）沙隆达发电公司汽机基础加固改造工程
（2）孟加拉古拉邵电厂汽机基础二次灌浆层拉结锚固工程
四、产品参数
本系列产品主要用于混凝土中替代化学植筋（锚固），分为自锁锚杆、注浆料、扩孔钻头、测孔仪、辅助安装设备。
1、自锁锚杆
自锁锚杆由杆体和锚头组成。
|
锚杆型号 |
尺寸(mm) |
重量(kg) |
||||
|
杆体长度 |
安装前总长 |
安装后总长 |
螺纹长度/外露长度 |
螺纹型号 |
||
|
JCZ-ZS-MG-12 |
252 |
272 |
257 |
36 |
M12 |
0.24 |
|
JCZ-ZS-MG-14 |
294 |
316 |
299 |
42 |
M14 |
0.38 |
|
JCZ-ZS-MG-16 |
336 |
361 |
341 |
48 |
M16 |
0.56 |
|
JCZ-ZS-MG-18 |
378 |
405 |
383 |
54 |
M18 |
0.80 |
|
JCZ-ZS-MG-20 |
420 |
447 |
425 |
60 |
M20 |
1.08 |
|
JCZ-ZS-MG-22 |
462 |
495 |
467 |
66 |
M22 |
1.46 |
|
JCZ-ZS-MG-25 |
525 |
560 |
530 |
75 |
M24 |
2.12 |
|
JCZ-ZS-MG-28 |
700 |
740 |
705 |
84 |
M27 |
3.54 |
|
JCZ-ZS-MG-32 |
800 |
845 |
803 |
96 |
M30 |
5.28 |
|
JCZ-ZS-MG-36 |
900 |
947 |
904 |
108 |
M36 |
7.49 |
注：1.杆体长度和螺纹长度可以根据需要定制。
2.杆体材料采用8.8级钢，其它钢材等级可定制。
2、注浆料
（1）产品规格
|
|
粉料 |
液料 |
液粉比 |
盒 |
总重 |
|
稠态 |
1kg/包 |
0.12kg/包 |
0.11~0.13 |
8组 |
8.96kg |
|
流态 |
1kg/包 |
0.12kg/包 |
0.11~0.13 |
8组 |
8.96kg |
（2）产品性能
|
项目 |
技术指标 |
检验标准 |
||
|
普通型 |
高弹性模量型 |
|||
|
颗粒最大粒径（mm） |
≤0.60 |
≤1.18 |
JC/T 986 |
|
|
流动度
（mm） |
初始值 |
≥300 |
— |
GB/T 50448 |
|
30min保留值 |
≥270 |
— |
||
|
泌水率（%） |
0 |
GB /T 50080 |
||
|
竖向膨胀率
（%） |
3h |
0.02～2.00 |
GB/T 50119 |
|
|
24h与3h差值 |
0.02～0.50 |
|||
|
抗压强度
（MPa） |
1d |
≥20 |
≥30 |
GB/T 50448 |
|
3d |
≥40 |
≥55 |
||
|
28d |
≥60 |
≥85 |
||
|
抗压弹性模量
（×104MPa） |
7d |
— |
≥3.15 |
JGJ/T 70 |
|
28d |
— |
≥3.35 |
||
|
氯离子含量（%） |
≤0.03 |
GB/T 8077 |
||
3、扩孔钻头
扩孔钻头能保证底部扩开直径为对应锚杆直径2倍，刀片采用切削混凝土专用E525/E530/E540合金刀片。
|
钻头型号 |
钻头尺寸(mm) |
钻杆
规格 |
钻杆长度
（mm） |
||
|
D（钻孔直径） |
L（钻头高度） |
D2（扩张后钻头最大外径） |
|||
|
JCZ-ZS-ZT-12 |
18 |
60 |
≥ 21.6 |
Φ16-4 |
350 |
|
JCZ-ZS-ZT-14 |
20 |
64 |
≥ 25.2 |
Φ16-4 |
350 |
|
JCZ-ZS-ZT-16 |
22 |
76 |
≥ 28.8 |
Φ16-4 |
350 |
|
JCZ-ZS-ZT-18 |
25 |
80 |
≥ 32.4 |
Φ20-4 |
500 |
|
JCZ-ZS-ZT-20 |
25 |
80 |
≥ 36.0 |
Φ20-4 |
500 |
|
JCZ-ZS-ZT-22 |
28 |
90 |
≥ 39.6 |
Φ20-4 |
500 |
|
JCZ-ZS-ZT-25 |
32 |
102 |
≥ 45.0 |
Φ25-5 |
750 |
|
JCZ-ZS-ZT-28 |
36 |
110 |
≥ 50.4 |
Φ25-5 |
500 |
|
JCZ-ZS-ZT-32 |
40 |
124 |
≥ 57.6 |
Φ25-5 |
950 |
|
JCZ-ZS-ZT-36 |
44 |
136 |
≥ 64.8 |
Φ25-5 |
950 |
4、测孔仪
|
型 号 |
杆体直径（mm） |
测孔最小直径（mm） |
测孔最大直径（mm） |
|
JCZ-ZS-CKY-I型 |
15 |
15 |
41 |
|
JCZ-ZS- CKY-II型 |
20 |
26 |
56 |
|
JCZ-ZS- CKY-III型 |
20 |
32 |
72 |
五、施工工艺

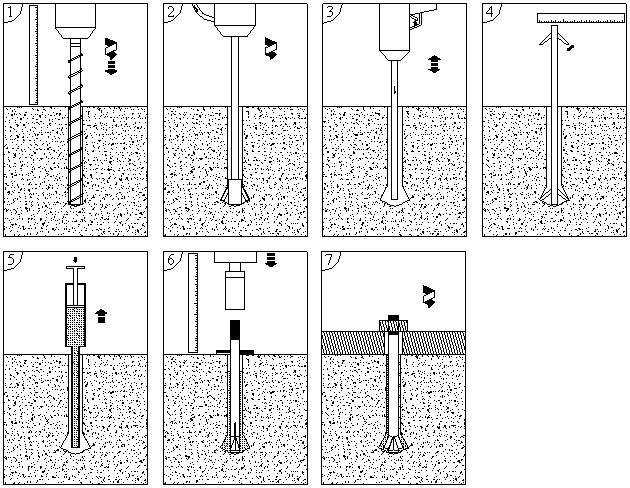

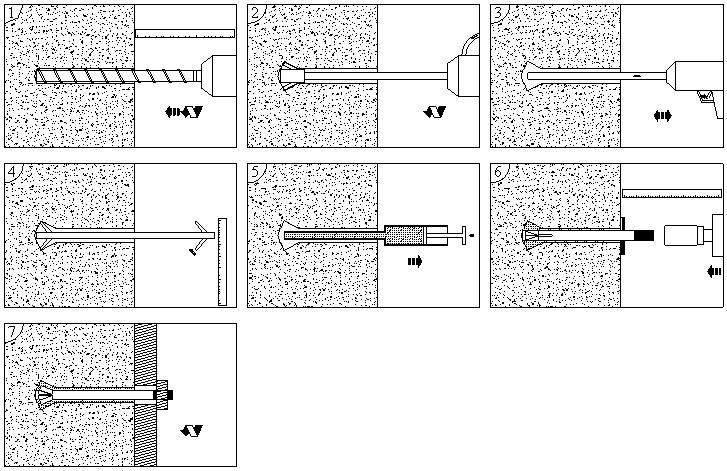

1、水平锚杆施工工序
钻直孔→底部扩孔→清孔→测量扩孔→注浆→安装锚杆→连接与安装
2、竖直向下锚杆施工工序
钻直孔→底部扩孔→清孔→测量扩孔→注浆→安装锚杆→连接与安装

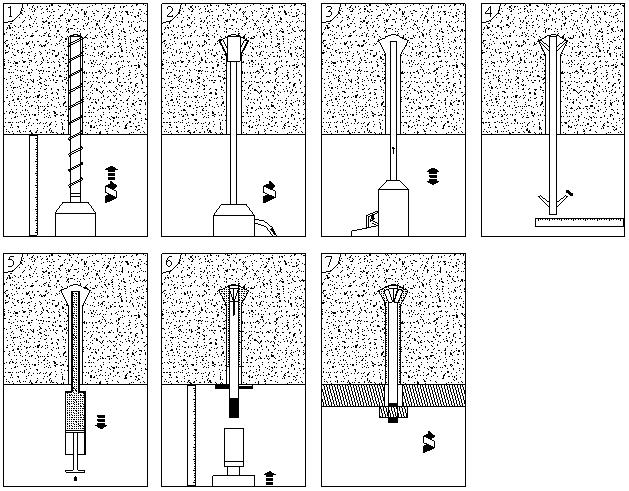

3、竖直向上锚杆施工工序
钻直孔→底部扩孔→清孔→测量扩孔→注浆→安装锚杆→连接与安装
4、施工工艺控制参数
|
锚杆型号 |
钻孔深度（mm） |
扩孔行程（mm） |
锚杆安装行程（mm） |
注浆体积
（ml） |
单组注浆料可灌注锚杆孔数 |
|
|
流态型 |
稠态型 |
|||||
|
JCZ-ZS-MG-12 |
221 |
7 |
15 |
31 |
14 |
12 |
|
JCZ-ZS-MG-14 |
257 |
8 |
17 |
40 |
11 |
9 |
|
JCZ-ZS-MG-16 |
293 |
12 |
20 |
52 |
8 |
7 |
|
JCZ-ZS-MG-18 |
329 |
12 |
22 |
77 |
6 |
5 |
|
JCZ-ZS-MG-20 |
365 |
13 |
22 |
64 |
6 |
5 |
|
JCZ-ZS-MG-22 |
401 |
14 |
28 |
93 |
4 |
4 |
|
JCZ-ZS-MG-25 |
455 |
16 |
30 |
141 |
3 |
2 |
|
JCZ-ZS-MG-28 |
621 |
17 |
35 |
248 |
1 |
1 |
|
JCZ-ZS-MG-32 |
709 |
22 |
41 |
318 |
1 |
1 |
|
JCZ-ZS-MG-36 |
797 |
23 |
43 |
398 |
1 |
1 |
注：1、钻孔深度为设计锚杆深度+5mm。
2、扩孔与锚杆安装可以根据往孔深方向的进程判断扩孔和安装是否到位。
六、检验
1、施工前检验 ： 对于重要工程，施工前应做破坏性试验，为设计提供依据。
（1）混凝土条件、杆体材料、锚杆参数和施工工艺必须与工程锚杆相同，且试验数量不少于3根。
（2）锚杆极限抗拔试验可采用连续加载或分级加载制度进行（如图6-1所示）：
a）连续加载：应以均匀速率加载至锚固破坏，总加载时间为2-3min；
b）分级加载：以预计极限荷载的10%为一级，逐级加载，每级持荷1~2min，至锚固破坏。

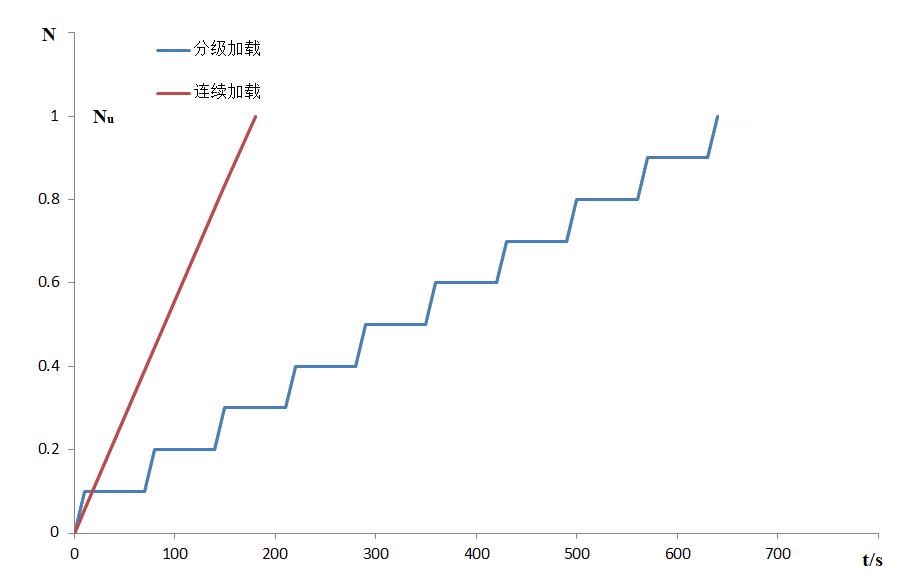

图6-1锚杆极限抗拔试验加载方式（横轴为时间t，纵轴为抗拔力N）
2、施工过程中检验： 参考施工工艺控制参数表进行过程控制。
3、施工后检验: 非破坏性锚杆拉拔试验
(1)
（2）锚杆拉拔试验加载设备可设置反力梁，反力梁两支点间距不应小于3H（H为锚杆锚固深度），拉拔试验可采用连续加载或分级加载的方式进行，如图6-2所示。
a）连续加载：应以均匀速率在2min~3min时间内加载至设定的检验荷载，并持荷2min；
b）分级加载：应将设定的检验荷载均分为10级，每级持荷1min，直至设定的检验荷载，并持荷2min。

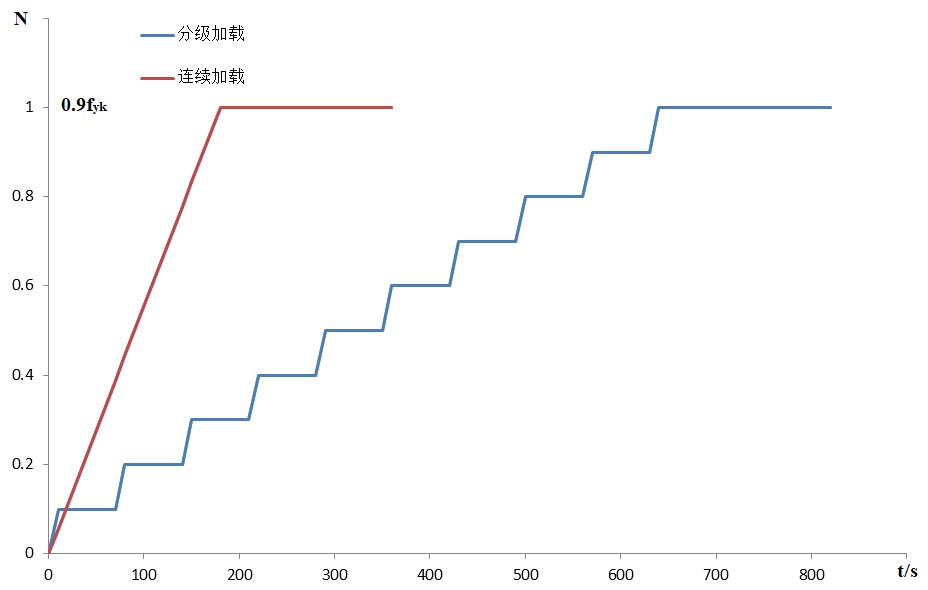

图6-2非破坏性锚杆拉拔试验加载方式（横轴为时间t，纵轴为抗拔力N）
（3）当收件锚杆满足基材无裂缝、锚杆无滑移等宏观裂损现象，荷载大于0.9fyk持荷2min期间荷载降低不大于5%且变形不超过10mm，可判为合格。当出现不合格锚杆时，应增加锚杆的抽检量，增加的抽检量应为不合格锚杆的3倍。
