顶升增加空间

1 重庆南川工业园区水江组团热电联产干煤棚顶升工程

    本工程于2018年实施，如图1。该干煤棚为网架结构，跨度71m，长度60m，因净高不能满足新取料机设备的使用要求，需将网架整体顶升1.8m。其中顶升用时3天。

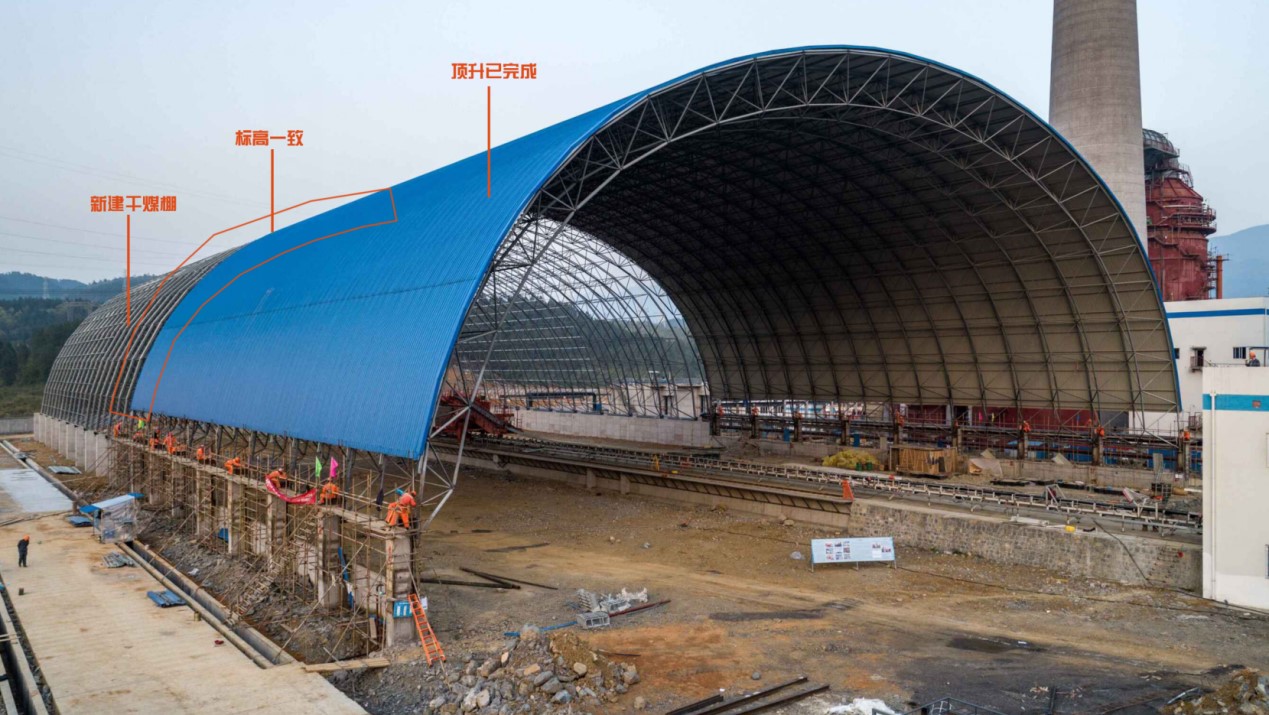

（a）顶升前

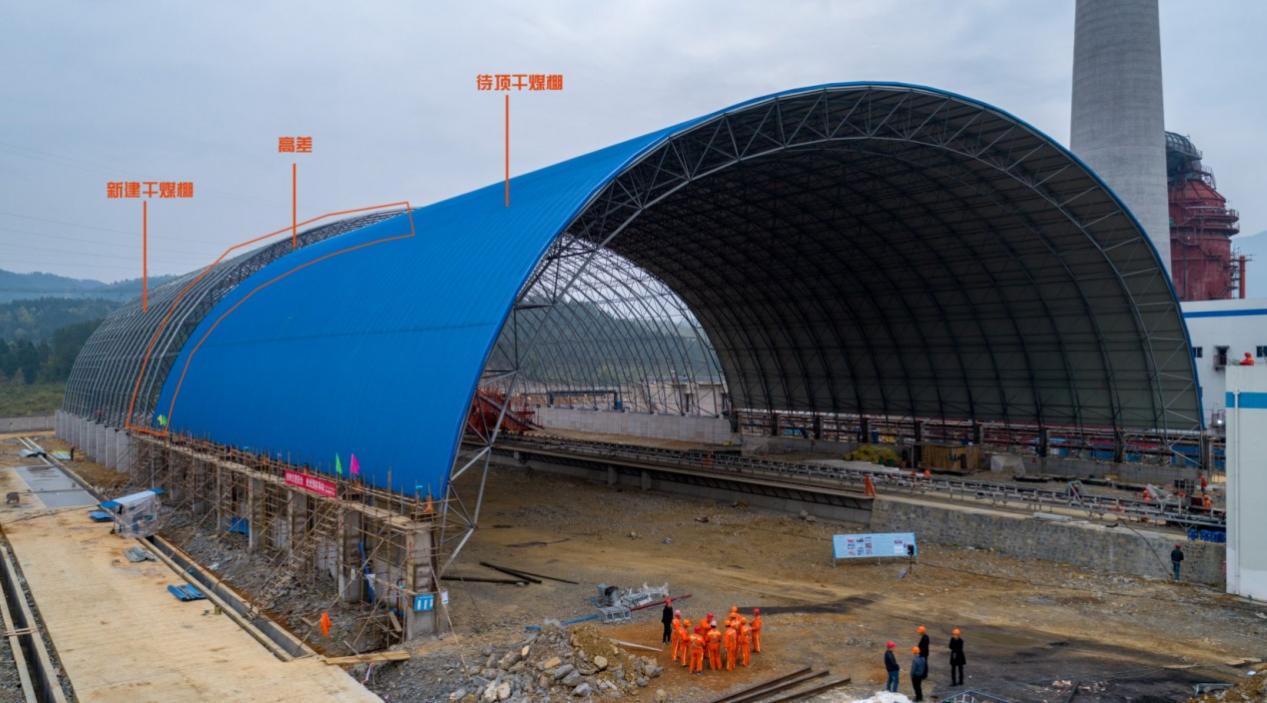

（b）顶升后

图1  南川工业园区水江组团热电联产干煤棚顶升



2 山西高义钢铁有限公司炼钢厂屋架顶升工程

    本工程于2020年实施，如图2。高义钢铁有限公司炼钢厂2#转炉高跨顶层17-19轴线钢架净空高度不能满足使用要求。巨成结构通过钢滑道截柱顶升法将该区域整体提升1.826m。其中顶升用时2天。

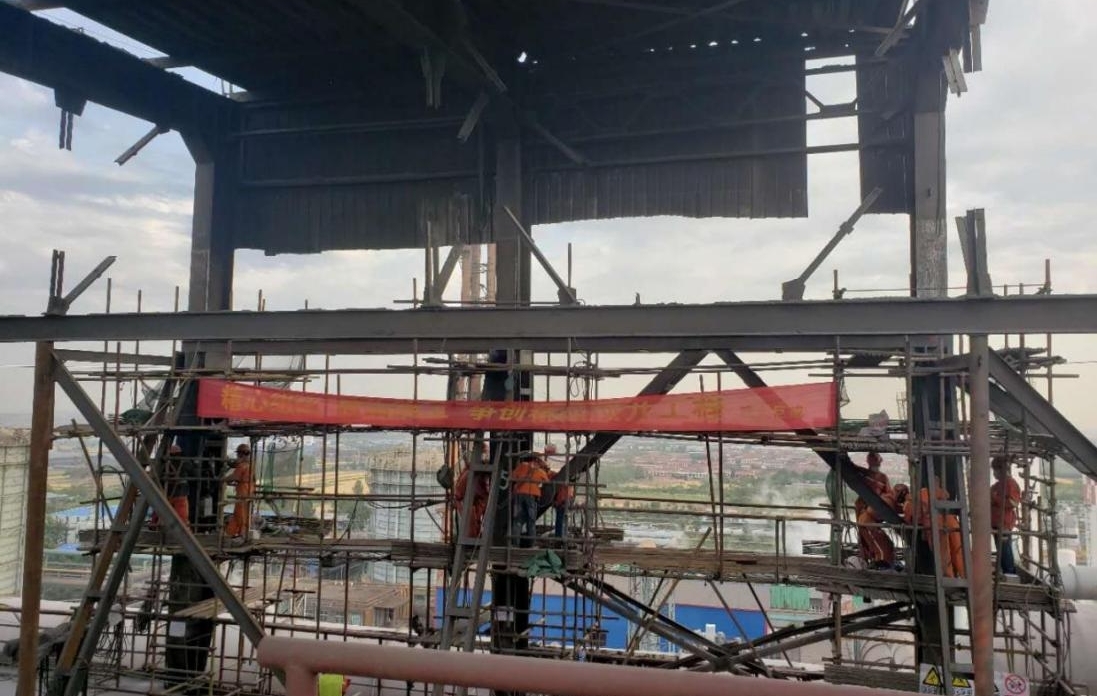

图2  山西高义钢铁有限公司炼钢厂屋架顶升工程



3 武汉某医院框架结构楼顶升方案

      武汉市江岸区某医院院区有3栋建筑物，图3（a）为该院区建筑平面布置图。其中A栋和C栋临街建设，且A栋与C栋之间各楼面高度基本一致，通过连廊连接后可正常通行；图3（b）为建设于上世纪九十年代的B栋建筑物，该建筑物八层框架结构，单层面积1000㎡，原为某中学教学楼，后被该医院购置后改造为医院楼使用，但该楼第四层层高仅为3.3m，而A栋该层层高4.5m，即在A、B栋之间四层以上每层存在1.2m的错层，见图3（c）~图3（d），这1.2m的错层通过台阶实现连通，使得很多医疗器械（担架急救车、轮椅等）难以直接在A、B栋之间穿行，由此也对该医院整体科室的布局造成影响。业主拟更换院区内的若干大型设备并对各建筑物整体重新装修，由此也提出了对B栋四层以上结构开展顶升改造的要求，顶升后各楼栋楼层均在同一平面高度，方便医疗器械通行，也可以重新调整各科室布局，使得医疗功能优化配置。图4为B栋截柱顶升方案示意图。该方案是在建筑物中间楼层截断后向上顶升。

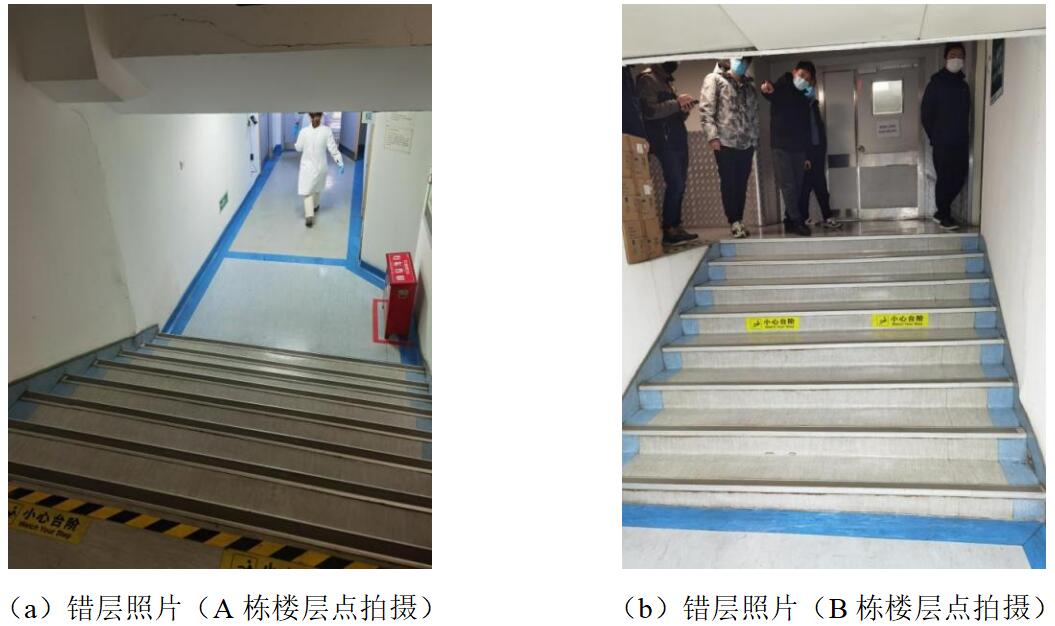

 图3  某框架结构医院及错层情况

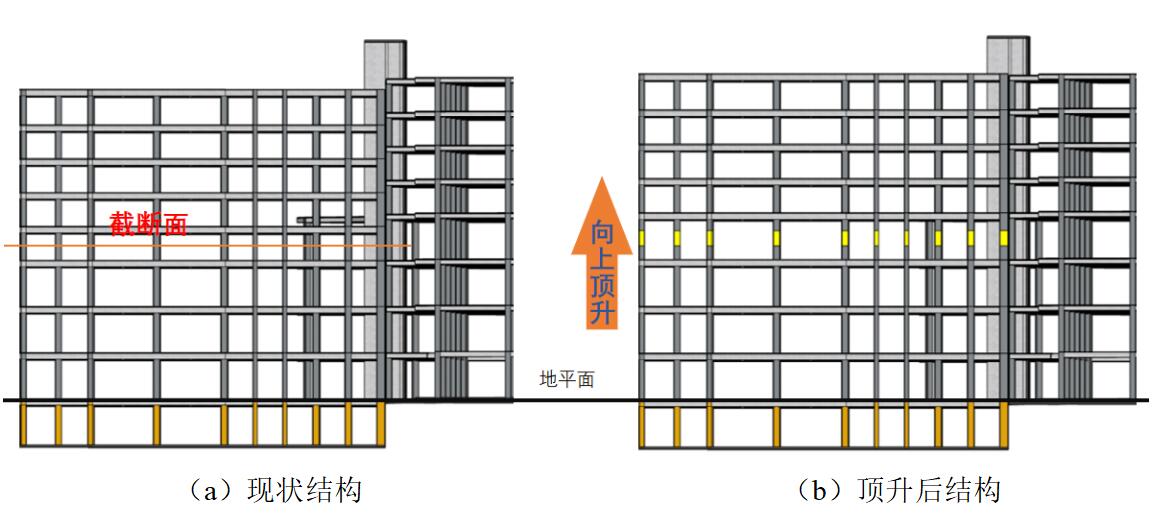

 图4  B栋四楼截柱后整体顶升1.2m
