系列产品

扩孔自锁锚杆系列产品主要包括替代化学植筋产品、深孔自锁锚杆产品、耐高温和耐低温产品



1 替代化学植筋产品

《混凝⼟结构后锚固技术规程》（JGJ 145-2013）第4.3.2条规定：“后锚固连接设计所采⽤的设计使⽤年限应与被连接结构的设计年限⼀致，并不宜⼩于30年。对化学锚栓和植筋，应定期检查其⼯作状态，检查的时间间隔可由设计单位确定，但第⼀次检查时间不应迟于10年。”

《混凝⼟结构加固设计规范》（GB 50367-2013）第15.1.6条规定：“采⽤植筋锚固的混凝⼟结构，其⻓期使⽤的环境温度不应⾼于60℃。”

扩孔自锁锚杆具有耐⽔、耐⾼温、与原结构同寿命的优点，可替代化学植筋进⾏后锚固应⽤。



1.1 自锁锚杆及配套产品

自锁锚杆产品见图1，配套安装机具见图2，测量仪器见图3。

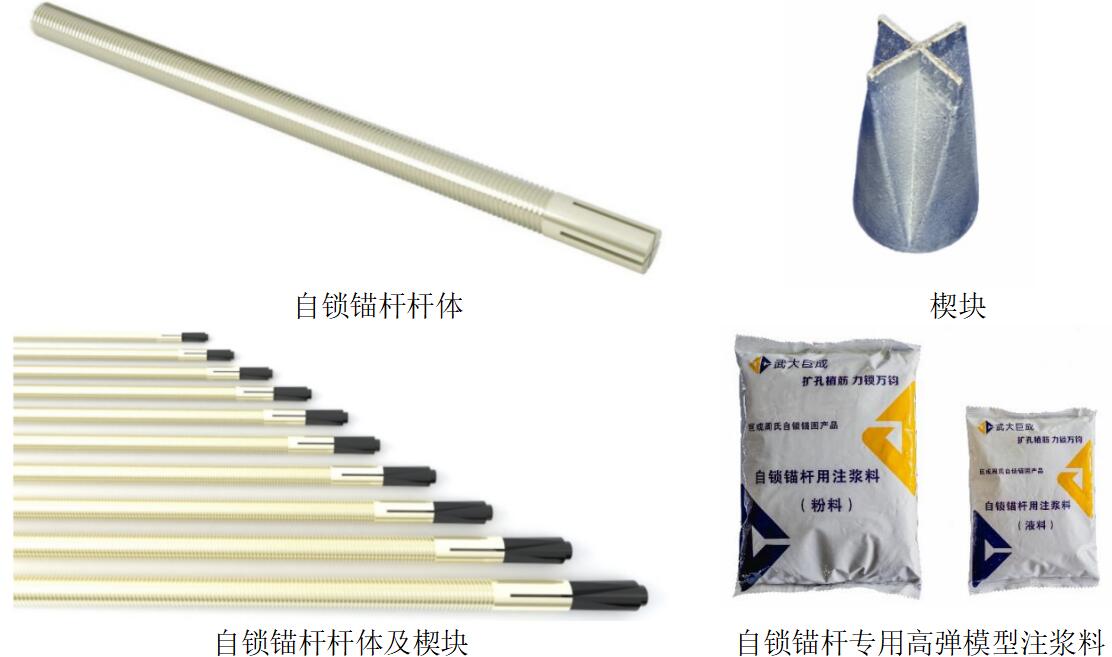

图1 自锁锚杆产品

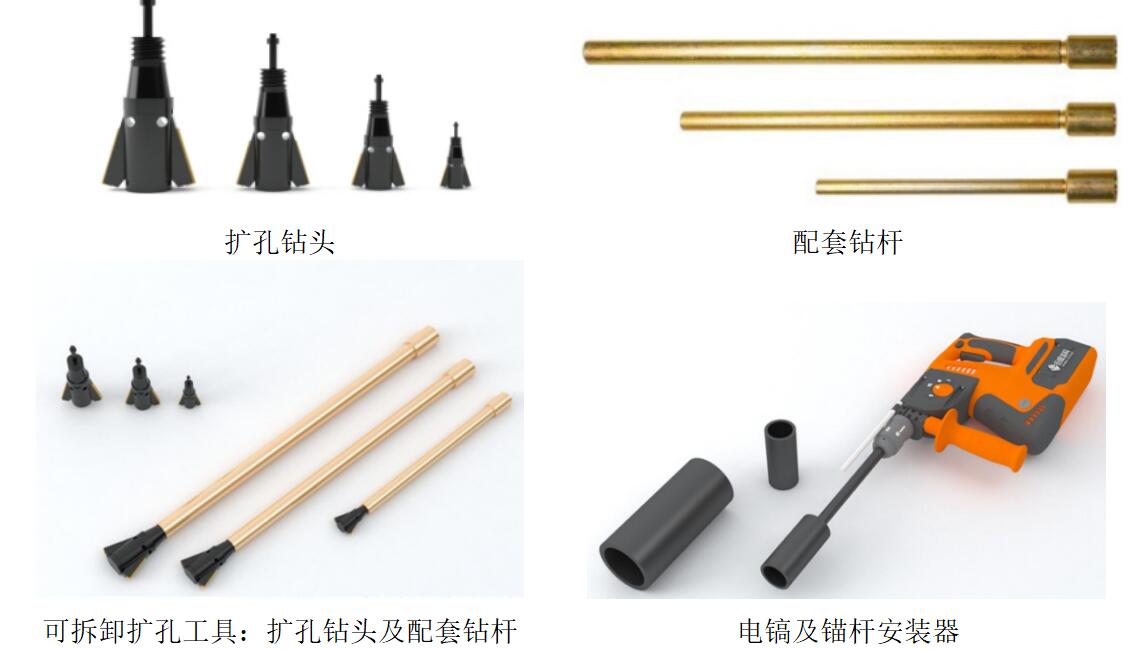

图2 自锁锚杆安装机具







机械式测孔仪

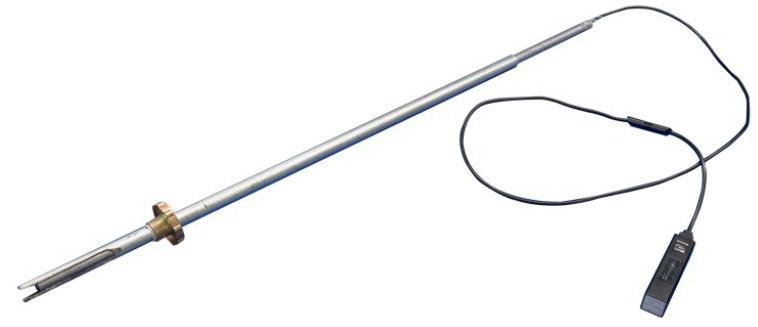

内窥式测孔仪

图3 自锁锚杆测量仪器





1.2 自锁锚杆施工工艺

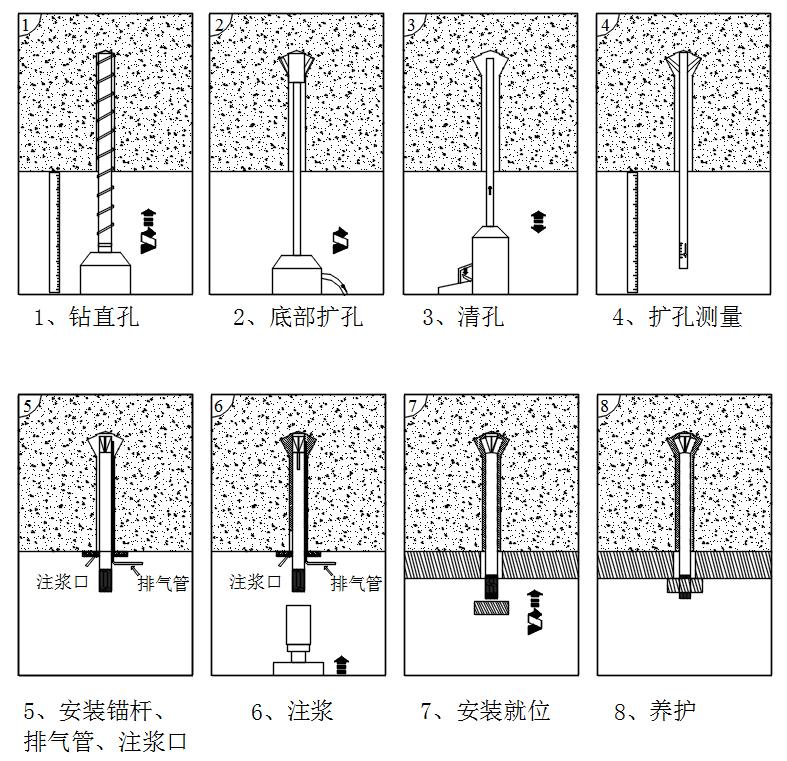

扩孔自锁锚杆以专用扩孔钻头预先扩孔，再安装锚杆，其中竖直向上安装锚杆的工艺如图4所示，对于水平安装和竖直向下安装，则无第5步工序。



图4 自锁锚杆施工工艺



2 深孔自锁锚杆产品

2.1 自锁锚杆产品

深孔扩孔自锁锚杆自锁内锚头及配套普通无机注浆料见图5，安装机具（扩孔钻头）见图6。

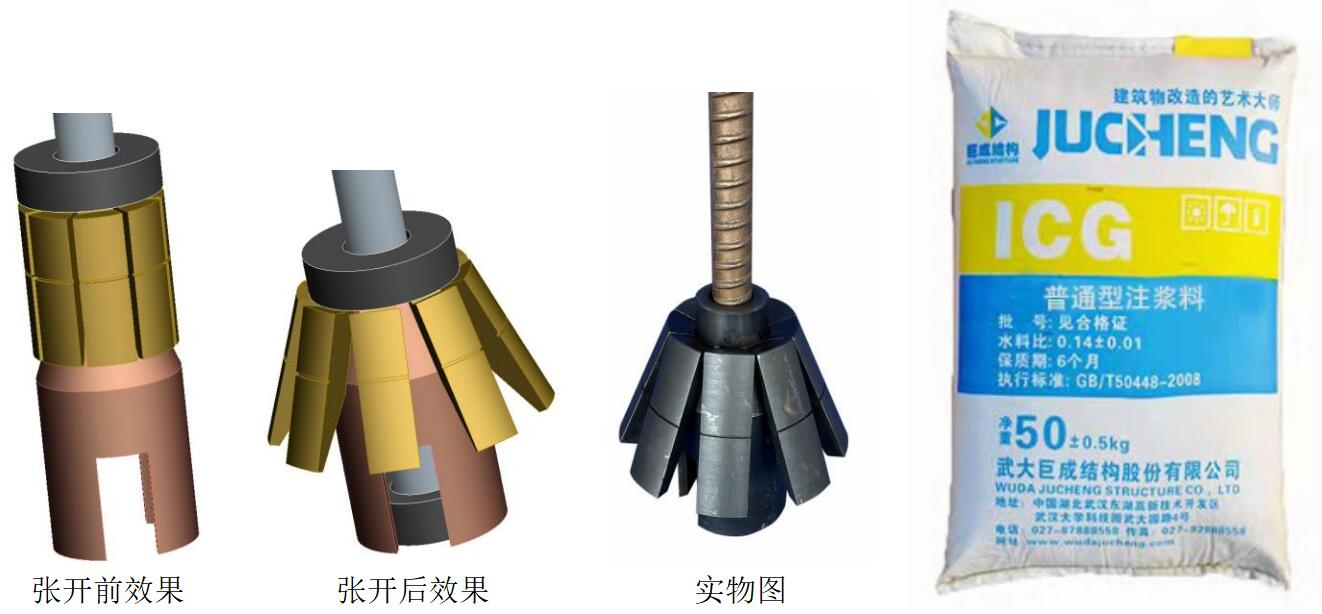

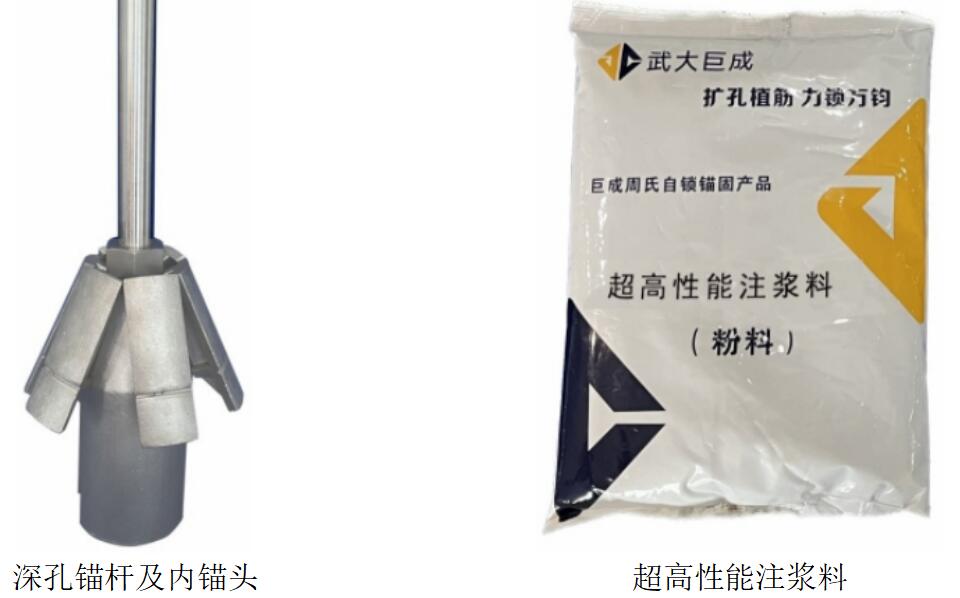

图5 自锁内锚头及普通无机注浆料

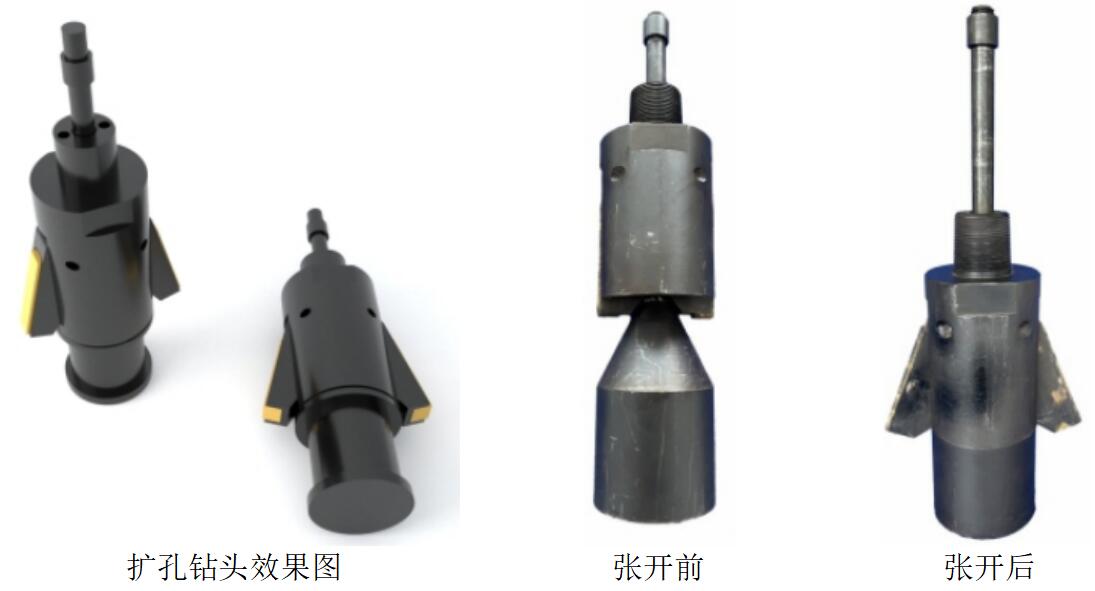

图6 扩孔钻头



3 耐高温和耐低温产品

该系列产品适用于低温（低至零下196℃）和高温（高至420℃）的应用场景，产品照片见图7。





浅孔锚杆

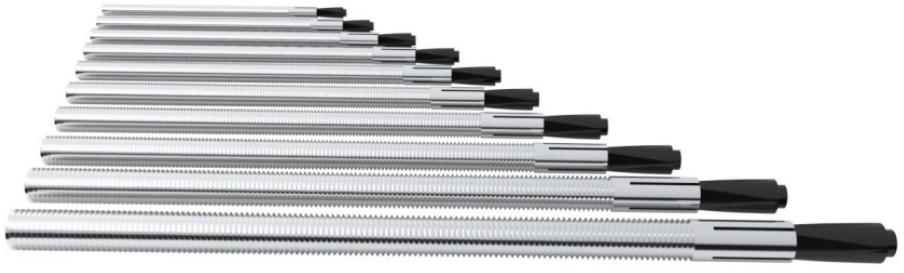

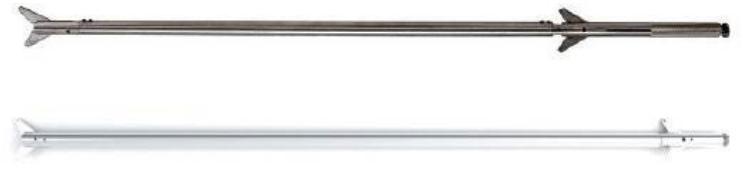

图7 耐高温和耐低温自锁锚杆产品
