替代化学植筋

1 天荒坪抽水蓄能电站廊道加固

       本工程于1999年实施。由于抽水蓄能电站廊道常年处于高湿环境，普通的化学植筋在高湿环境中耐久性差，因此采用自锁锚杆替代化学植筋锚固。本项目使用自锁锚杆4.6万只，是扩孔自锁锚杆的第一次大规模应用。

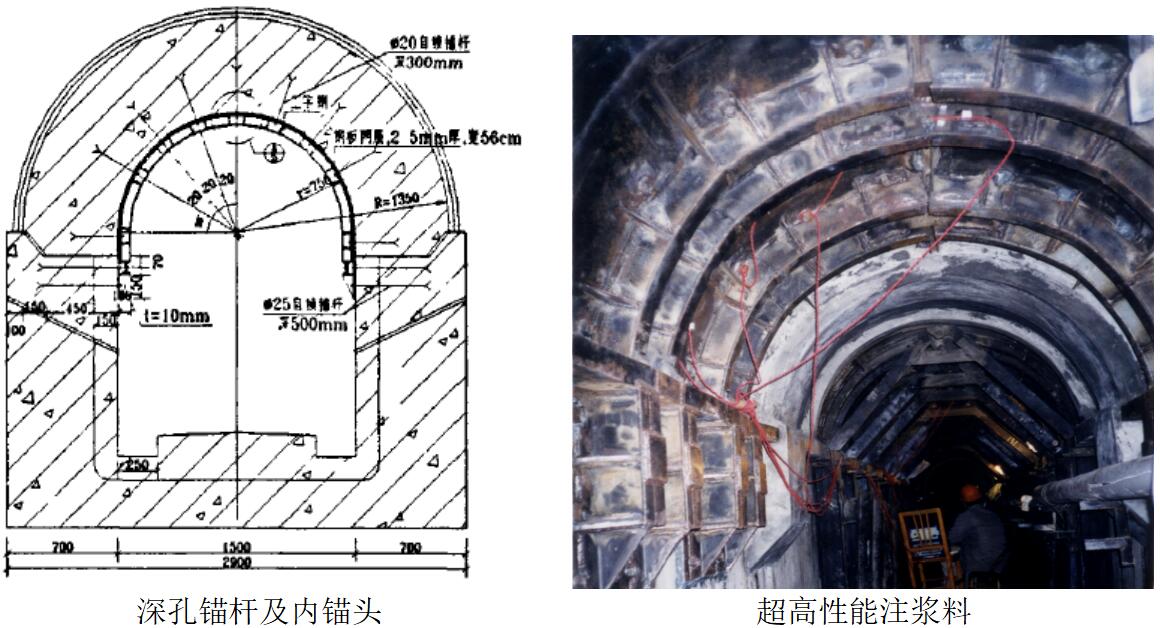

 图1 天荒坪抽水蓄能电站廊道加固工程



2 丰城电厂7#冷却塔筒壁加厚加固

      江西丰城电厂7#冷却塔因发生过特大安全生产事故，为各方所关注。2020年新冠疫情复工复产后，该冷却塔开展了加厚加固工程的设计与施工。由于冷却塔的结构设计使⽤年限为50年，专家评审意⻅不得使⽤胶粘材料加固，因此采⽤⾃锁锚杆设计；另外常规施⼯平台，采⽤对穿拉杆或植筋的后锚固设计，但该冷却塔加厚施工难以实现钢筋对穿施⼯，故采⽤了单边⾃锁锚杆后锚固的做法；同时本工程加厚加固采用的⾃锁锚杆设计为一杆多⽤，即锚杆既作为新增钢筋⽹的拉锚连接措施，增强新⽼混凝⼟的界⾯连接，也⽤于施⼯过程中的钢平台结构与筒壁的锚固，同时也⽤作混凝⼟模板的拉杆连接。

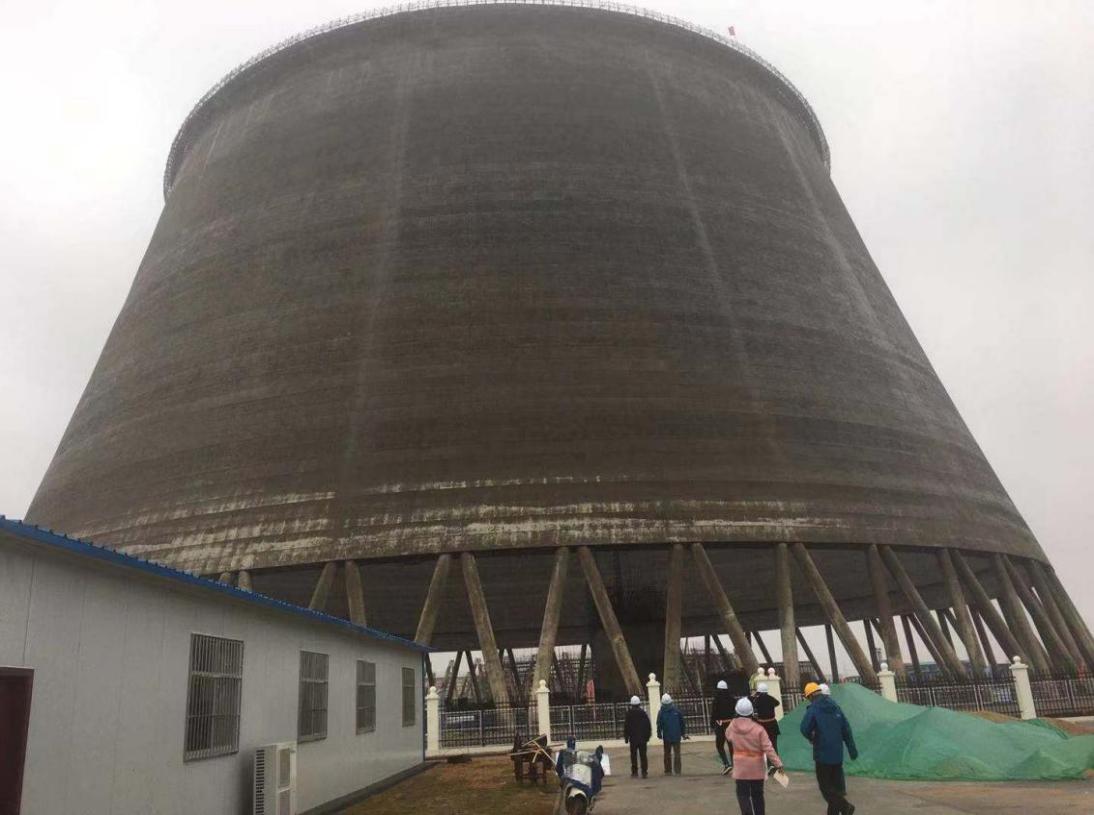

丰城电厂7#冷却塔改造前

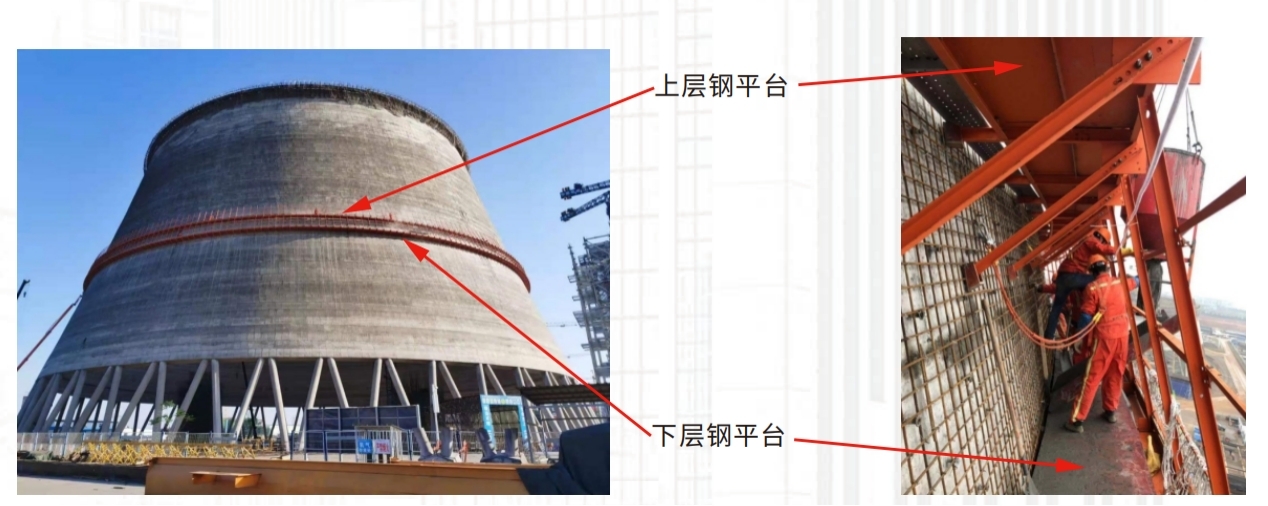

丰城电厂7#冷却塔施工平台

图2 丰城电厂7#冷却塔加厚加固工程



3 南水北调中线穿黄隧洞加固

      穿黄工程位于河南省郑州市黄河上游约30km处，线路总19.30km，主体工程中最引人瞩目的也是难度最大的穿黄隧洞，单洞长4250m，隧洞采用双层衬砌，外衬为预制钢筋混凝土管片，内径7.9m，内衬为现浇预应力钢筋混凝土，成洞内径为7.0m。隧洞为双洞平行布置，中心线间距为28m。穿黄隧洞最大埋深35m，最小埋深23m；断面最大水压为4.5MPa。南水北调中线工程2014年12月12日正式通水，至2019年已运行5年，考虑到穿黄隧洞的重要性，并在保证中线干线工程正常通水的情况下，在当年冬季输水量较小时开展单洞停水检查维护工作。

        隧洞加固方案采用内衬钢板加固。钢板与管片采用自锁锚杆进行锚固。

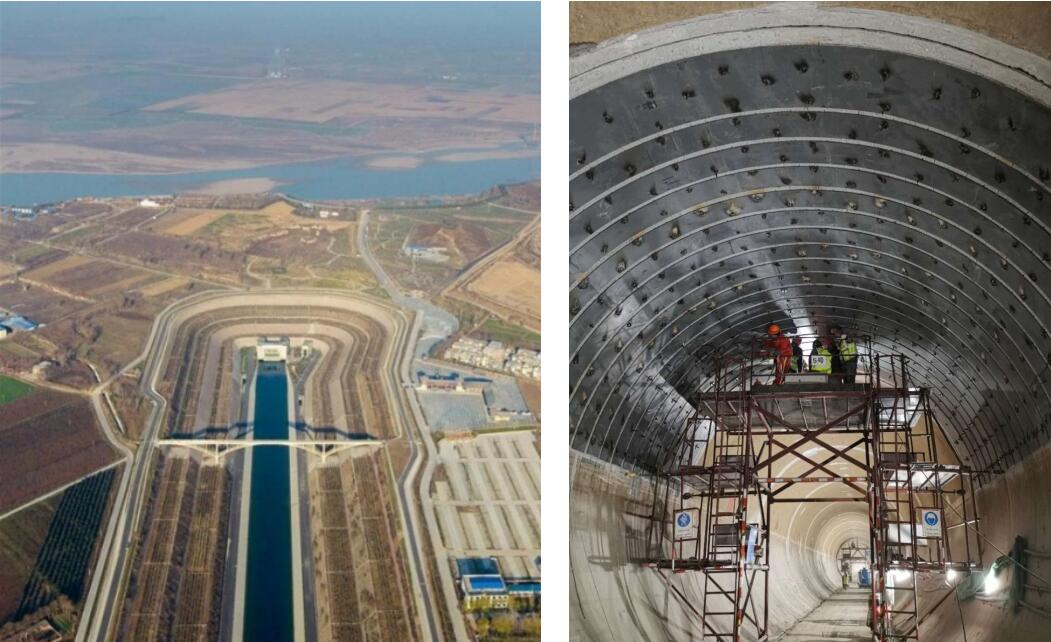

图3 穿黄隧洞加固工程
